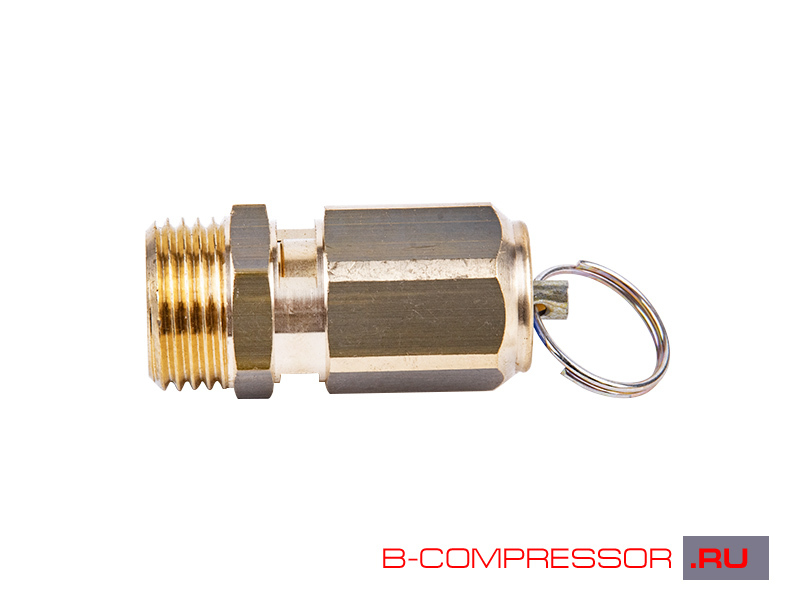

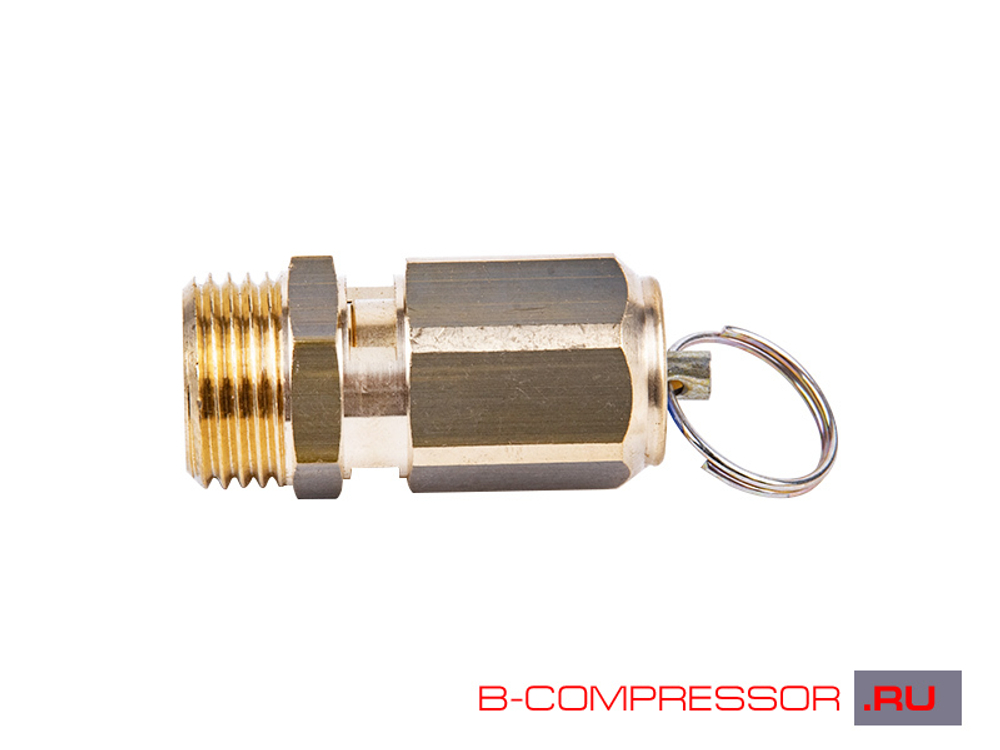

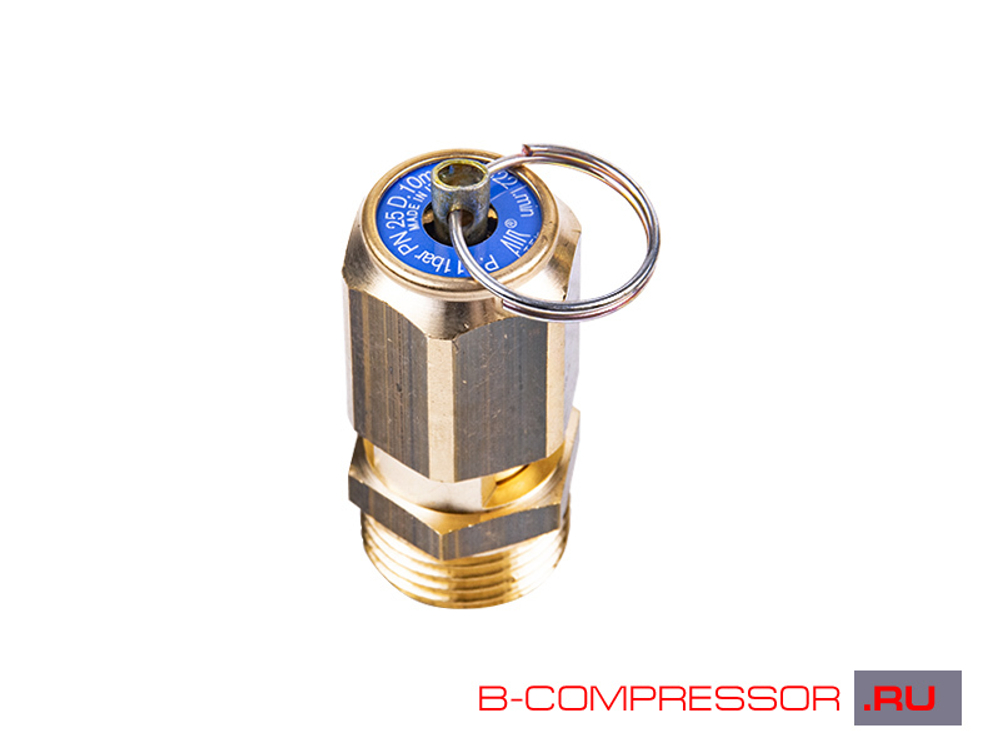

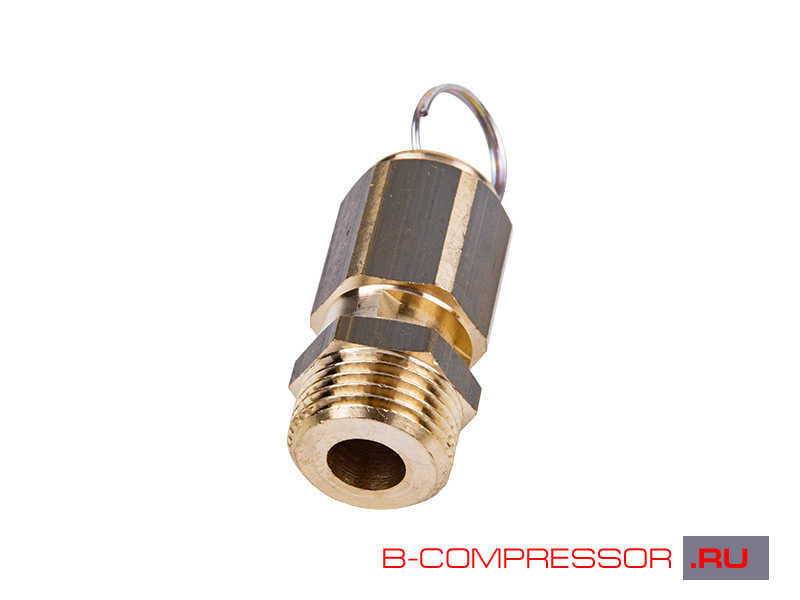

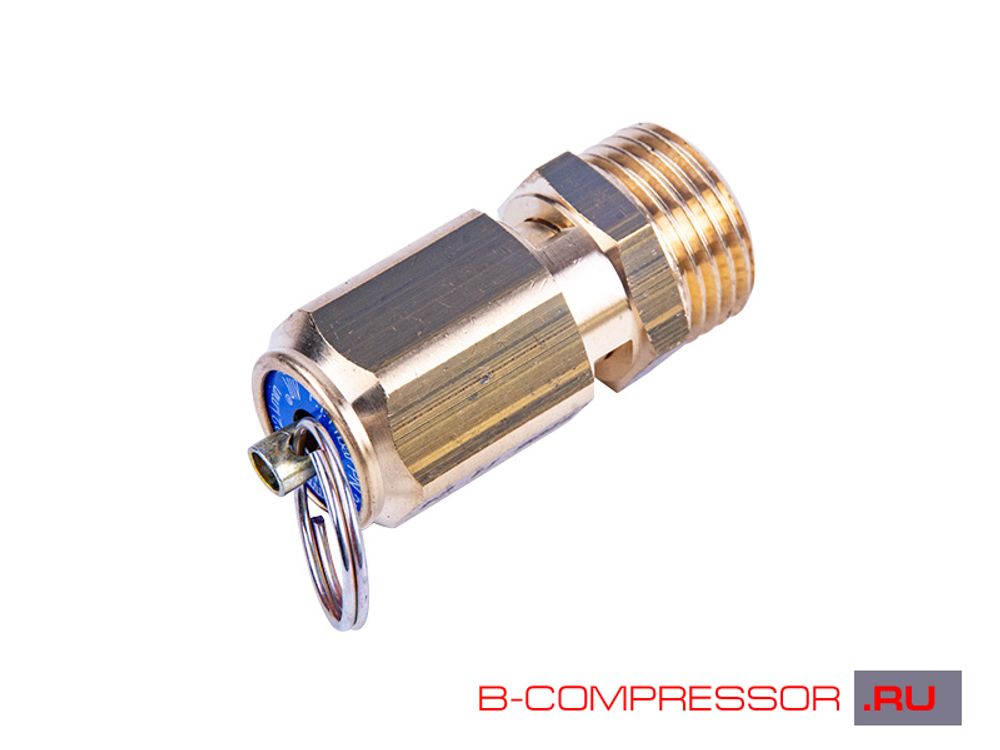

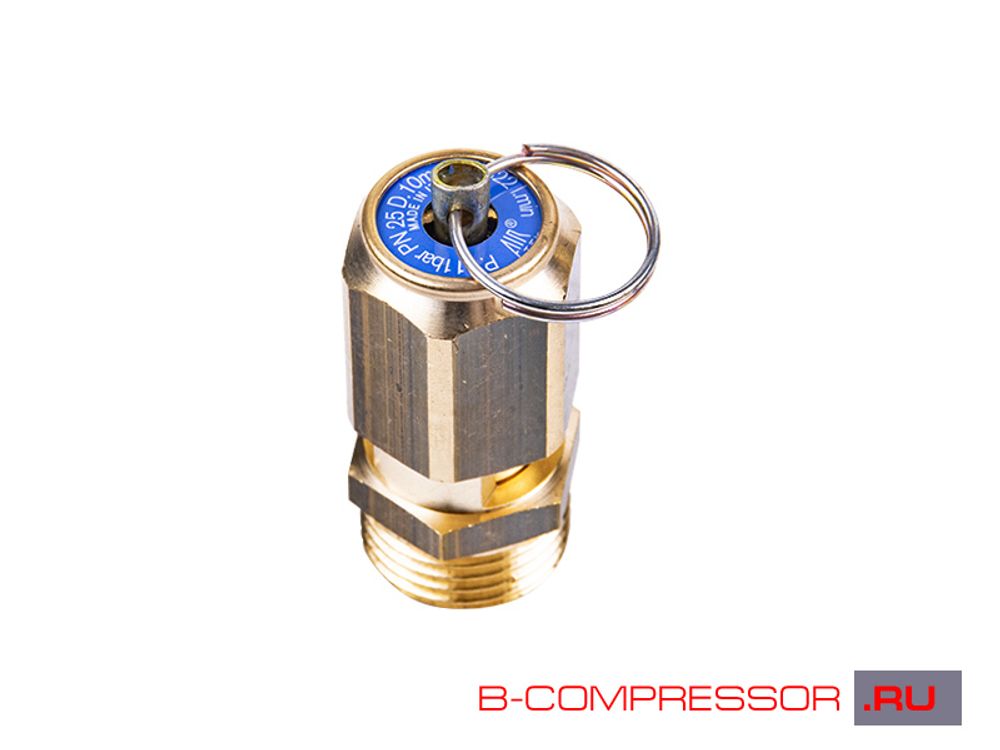

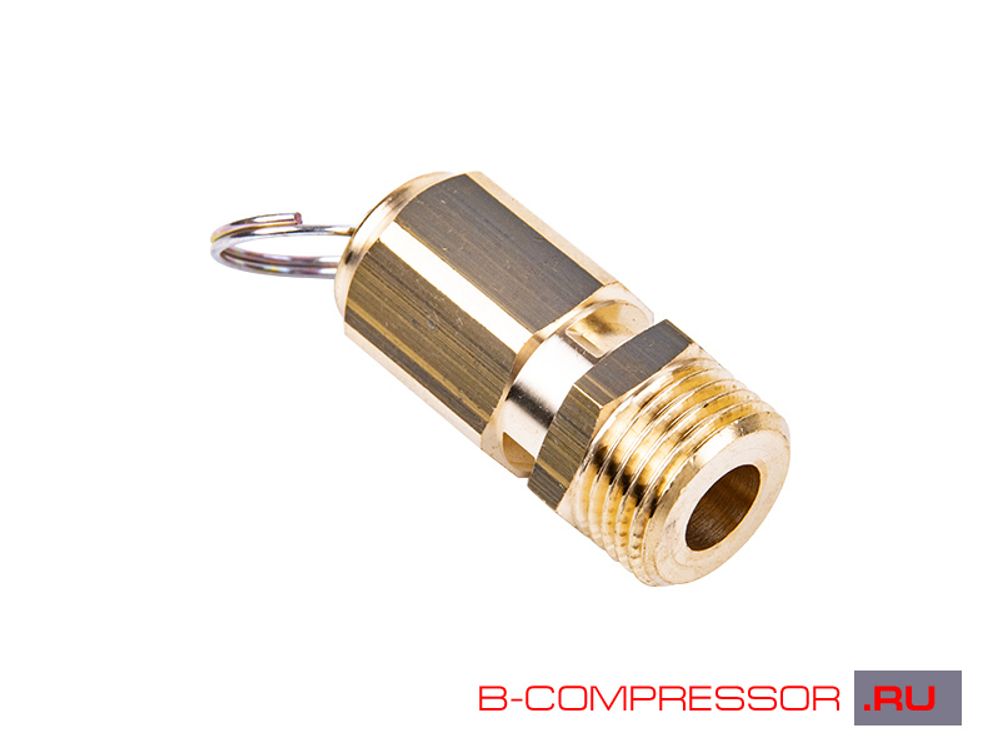

Предохранительный клапан для ресивера 11 бар 3993259 (ст. арт. К3.03.00.200)

(0) Пока нет отзывов и оценок
(0) Пока нет отзывов и оценок
Добавить в сравнение
Характеристики
Производительность л/мин:
4147
Давление бар:
11
ГОСТ/ТУ:
ОТК
Масса кг:
0.1
Упаковка:
пакет
Габариты мм:
22x52
Выход, дюймы:
½
Применяемость:
ресиверы для компрессоров
Производитель:
Бежецкий завод АСО
Страна производитель:
Россия
Температура окр. среды, С:
-20С° +100С°
Все характеристики
Описание

Клапан предохранительный на давление 11 атмосфер для ресиверов и воздухосборников. Поставляется с Паспортом изделия и гарантией 12 месяцев. В ассортименте нашего предприятия есть модификации клапанов на 15, 16, 19, 30 бар

Показать полностью Свернуть
Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь, в Армению и Киргизию
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Нет в наличии

Бесплатная доставка по Москве при заказе от 50000 руб.
Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Характеристики
Описание
Отзывы
Характеристики
Производительность л/мин
4147
Давление бар
11
ГОСТ/ТУ
ОТК
Масса кг
0.1
Упаковка
пакет
Габариты мм
22x52
Выход, дюймы
½
Применяемость
ресиверы для компрессоров
Производитель
Бежецкий завод АСО
Страна производитель
Россия
Температура окр. среды, С
-20С° +100С°
Описание

Предохранительный клапан предназначен для установки на ресивере сжатого воздуха, работающем при давлении, и служит для защиты его от повышения давления сверх допустимого значения. Пропускная способность клапана 1/2" -  4147 литров сжатого воздуха в минуту.

Характеристики клапана

Единица измерения

Значение

Максимальное избыточное давление перед клапаном

МПа (кг с/см²)

1,1 ± 0,05 (1,1 ± 0,5)

Площадь сечения клапана в проточной части

мм²

78,5

Диаметр седла

мм

10

Коэффициент расхода

-

0,411

Рабочая среда

-

Воздух

Температура окружающей среды

С°

от -20 до +100

Материал корпуса

-

Латунь

Масса

кг

0,1

Присоединительная резьба

дюймы

1/2"

Габаритный размеры (шестигранник х высота)

мм

22 х 52



Устройство и принцип работы

Клапан представляет собой пружинную конструкцию, обеспечивающую пропускную способность при открытии клапана для понижения давления в ресивере.

Предохранительный клапан состоит из:

  • корпуса
  • клапана
  • золотника
  • штока
  • пружины
  • регулировочной втулки

Исправность изделия проверяется путём принудительного открывания его во время работы ресивера за кольцо при давлении не менее 75% от настроенного. Если при открывании клапана воздух выходит наружу, а при опускании кольца клапан закрывается и сохраняет герметичность в затворе, он считается исправным.

Предохранительный клапан открытого типа, работающий без противодавления и сбрасывающий рабочую среду непосредственно в атмосферу.

Меры предосторожности

Не допускается использование клапана для давления и температуры окружающей среды, превышающие указанные в его технических характеристиках. Он должен использоваться строго по его прямому назначению.

Категорически запрещается проводит работы по его замене и устранению дефектов при наличии давления в ресивере. Во время эксплуатации проверка работоспособности осуществляется в соответствии с утверждённым эксплуатирующей организацией графиком планово-предупредительного ремонта оборудования.


Купить предохранительный клапан для ресивера на 11 бар Вы можете положив товар в корзину на сайте, прислав нам письмо с запросом на почту mail@b-compressor.ru или же по телефону +7 495 1070264.
