Увеличение объема выработки сжатого воздуха рабочим давлением до 10 бар в сфере поршневых нагнетателей сопряжено с таким ходом как использование двух компрессорных головок.

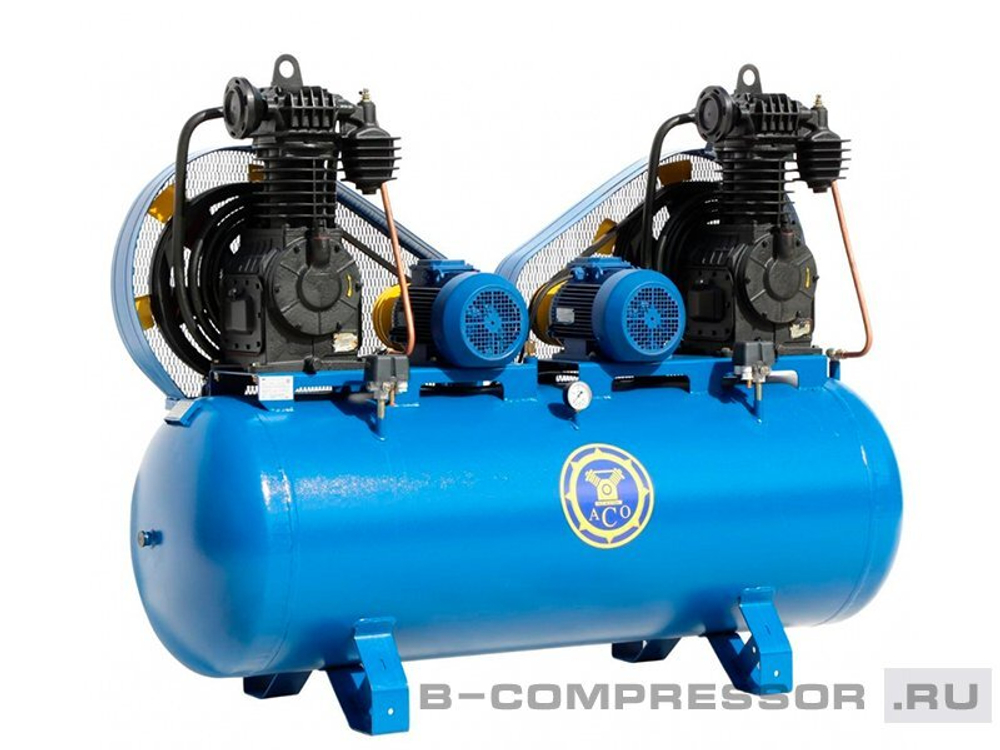

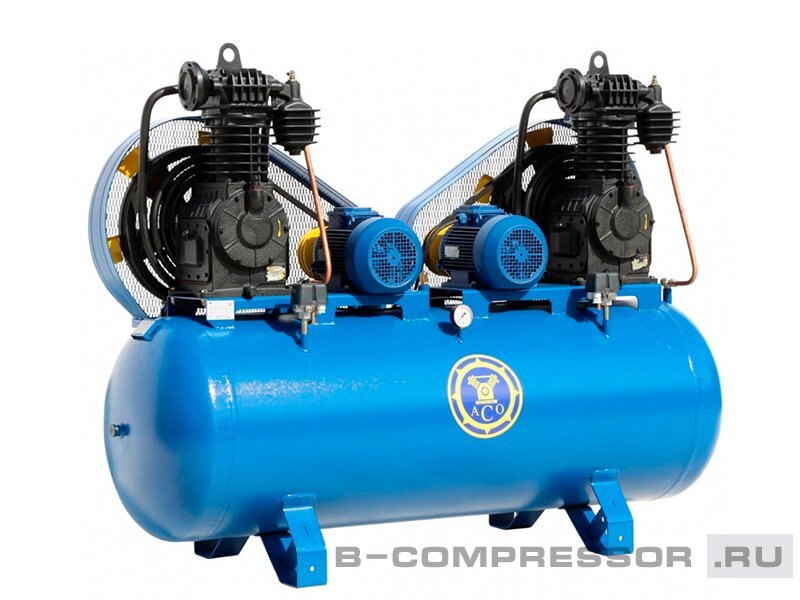

В предлагаемой модели поршневого компрессора К30М1/10 на 500-литровом горизонтальном воздухосборнике смонтировано две компрессорные головки С415М.01.00.000-06. Для их функционирования в конфигурации предусмотрено два электродвигателя мощностью 7,5 кВт каждый.
В минуту станция суммарной мощностью 15 кВт вырабатывает 1820 литров энергоносителя стандартного качества (каждая головка нагнетает ежеминутно до 910 литров пневморесурса). Для функционирования нагнетателя требуется подключение к трехфазной электросети напряжением 380 V.
Выработка сжатого воздуха осуществляется в двухступенчатом режиме. Конструкция относится к маслонаполненным станциям стационарного типа. Воздухосборник обеспечивает модели дополнительный функционал, который значительно расширяет сферу применения компрессора.
В сосуде пневморесурс стабилизируется по давлению, исключаются пульсации и пневмоудары. Это позволяет питать чувствительный к перепадам компрессии пневмоинструмент. Воздухосборник частично осушает энергоноситель, создавая условия для конденсации водяных паров, растворенных в горячем потоке.
Попадая в сосуд, воздух стремится заполнить пустое пространство, при этом резко охлаждается. Конденсат собирается на дне бака и удаляется оператором через сливное отверстие. Управление пневмостанцией осуществляет реле давления, которое при превышении допустимого уровня компрессии снижает интенсивность нагнетания.
