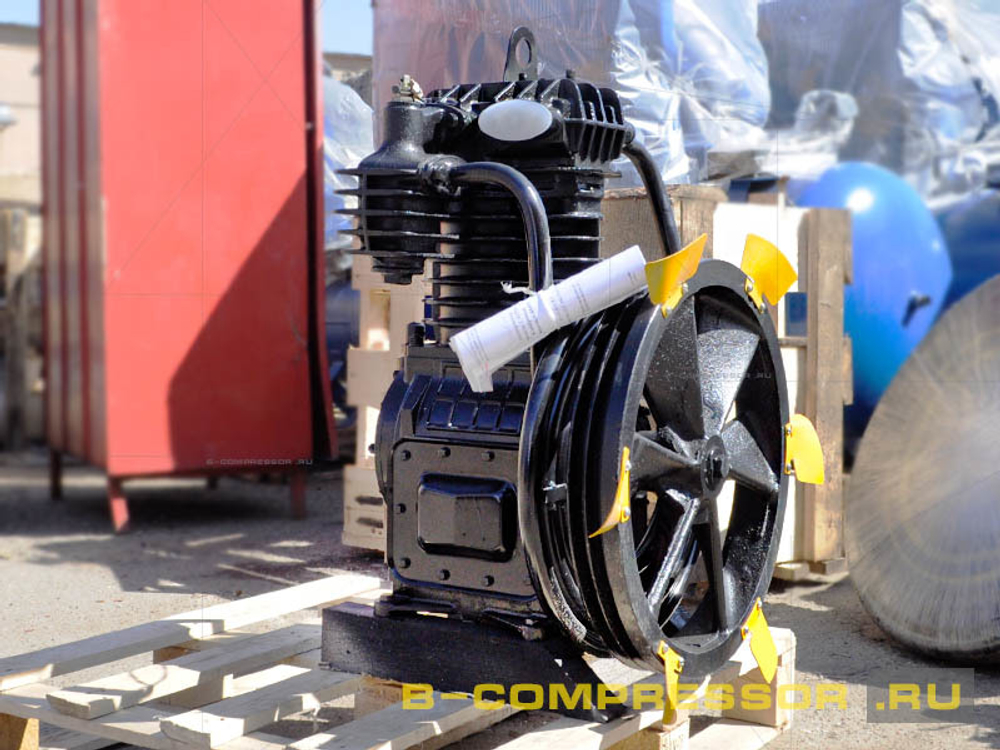

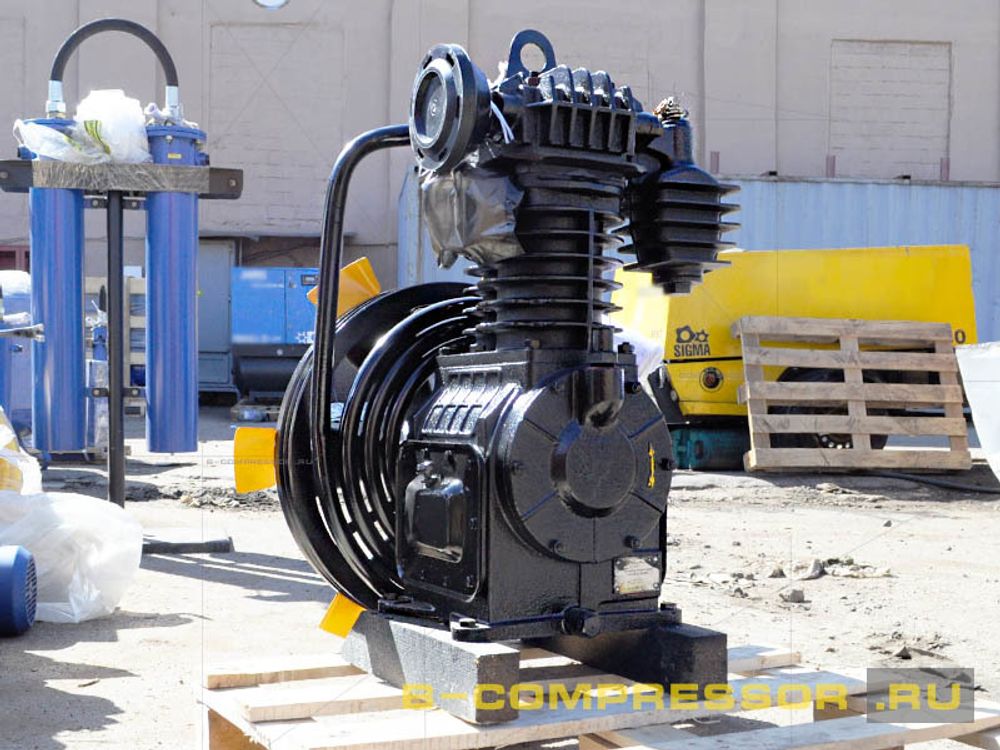

Головка компрессорная С415М

(0) Пока нет отзывов и оценок
(0) Пока нет отзывов и оценок
Добавить в сравнение
Характеристики
Производительность л/мин:
630
Давление бар:
10
Масса кг:
125
Упаковка:
обрешетка деревянная
Тип смазки:
масляный
Габариты мм:
480x460x740
Тип головки:
поршневая
Объём масла л:
2.5
Производитель:
Бежецкий завод АСО
Количество цилиндров:
2
Страна производитель:
Россия
Расположение цилиндров:
рядное
Климатическое исполнение:
УХЛ 4.2
Количество ступеней сжатия:
2
Все характеристики
Описание

Компрессорная головка С415М. Поршневая, масляная. Производит 630 л/мин на выходе при рабочим давлении 10 атмосфер. Изготавливается из чугуна. Компрессорная головка поставляется в комплекте с отбалансированным маховиком и лопастями охлаждения. Для приведения в движения и достижения расчетной производительности 630 литров в минуту необходим электромотор на 380 вольт, мощностью 5.5 кВт. Ремни, электродвигатель, шпонку и правильно подобранный к нему шкив можно приобрести у нас.

Показать полностью Свернуть
Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь, в Армению и Киргизию
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Нет в наличии

Бесплатная доставка по Москве при заказе от 50000 руб.
Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Характеристики
Описание
Отзывы
Характеристики
Производительность л/мин
630
Давление бар
10
Масса кг
125
Упаковка
обрешетка деревянная
Тип смазки
масляный
Габариты мм
480x460x740
Тип головки
поршневая
Объём масла л
2.5
Производитель
Бежецкий завод АСО
Количество цилиндров
2
Страна производитель
Россия
Расположение цилиндров
рядное
Климатическое исполнение
УХЛ 4.2
Количество ступеней сжатия
2
Описание

Головка компрессорная С415М - одна из самых популярных компрессорных головок, двухступенчатая, двухцилиндровая. Для приведения в движения и достижения расчетной производительности 630 литров в минуту необходим электромотор на 380 вольт, мощностью 5.5 кВт. Ремни, электродвигатель, шпонку и правильно подобранный к нему шкив можно приобрести у нас.

Для пневмоагрегатов, выпускаемых Бежецким заводом «АСО», характерно использование надежных технических узлов, среди которых и компрессорная головка С415М, в частности. Использование узла на многих моделях поршневых пневмостанций доказывает ценность его эксплуатационных характеристик.

Монтаж

Обычным местом монтажа пневмоблока является горизонтальный ресивер, наличие которого присуще многим моделям стационарных и передвижных энергоустройств. Рядом размещают электродвигатель типа АИР, который потребует подвода энерголинии напряжением 380 вольт. Также в компрессорах с этой моделью устройства, вырабатывающего сжатый воздух, в качестве привода могут использоваться двигатели внутреннего сгорания.

Это поршневое двухцилиндровое оснащение, в котором сжатие воздушной смеси происходит в двухступенчатом режиме при прохождении по цилиндру высокого и низкого давления.

Назначение

Являясь основным оснащением пневмостанции, эта модификация пневмоблока позволяет получать около 630 литров сжатого воздуха рабочим давлением 10 бар. При работе в полевых условиях необходимо учитывать диапазон допустимых температур, при котором агрегат функционирует полноценно. Температурные показатели окружающей среды должны быть не ниже 10 и не выше 40 градусов тепла по Цельсию.

Является оснащением поршневых компрессоров с ресивером, используемых в промышленности и при строительстве или ремонте объектов любого функционального назначения.

Конструкционные особенности

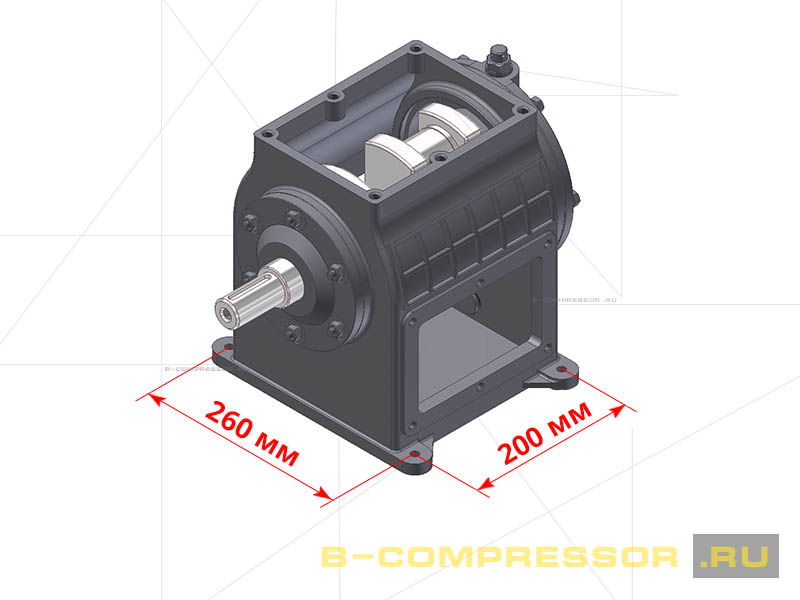

Посадочные размеры между центрами отверстий крепления головки к станине ресивера

  • Глубина 200 мм
  • Ширина 260 мм







Отличием данного типа головки от модификации С412М является две ступени сжатия, то есть разделение на две разноразмерные камеры в блоке цилиндров высокого и низкого давления и, соответственно, поршней в сборе с шатунами.

В перечень комплектующих входят:

  • картер;
  • кривошипно-шатунный механизм, обеспечивающий функционал движимых частей и основанный на преобразовании вращательного движения коленвала в возвратно-поступательное перемещение поршневой группы;
  • блок цилиндров с крышкой;
  • клапанный блок;
  • холодильник;
  • маховик с лопастями.

Шатунно-поршневая группа справляется с основной функцией – сжатием воздушной смеси до получения пневмопотока с нужными параметрами.

Принцип работы

Через всасывающий фильтр воздухосмесь поступает в цилиндр низкого давления, а затем и высокого. По достижении 10 бар пневмопоток, благодаря открывающемуся предохранительному клапану поступает в ресивер.

Охлаждение осуществляется нагнетанием воздуха лопастями маховика, который посредством холодильника и охлаждающих ребер сообщает масляной жидкости и пневмопотоку низкую температуру. Происходит процесс термообмена, позволяющий агрегату функционировать в непрерывном режиме достаточно длительный период.

Обслуживание и ремонт

Обратите внимание, что при эксплуатации необходимо перед каждым запуском пневмостанции проверять наличие масла в картере, что отслеживается по верхней границе на щупе. При необходимости смазывающая жидкость доливается.

В плановом порядке проводятся:

  • ТО-1, сопряженное с заменой масла, промывкой картера и заменой быстро изнашиваемых прокладок и других частей;
  • ТО-2, при котором внутренние составляющие пневмоблока очищаются от продуктов сгорания масла (нагара, шлака).

Не стоит забывать, что применение жестких абразивов запрещено.

Головка С415М видео

На ее базе сконструировано множество компрессоров, таких как

  • С-415М, С-415М1
  • К-2, К-5, К-20, К-22, К-26, К-30, К-33
  • КВ-15, КВ-18

Компрессорная головка С415М – вторая по распространённости после головки с416м, среди компрессорных узлов, которые бежецкий компрессорный завод устанавливает на свои компрессоры.

На базе этой головки происходит сборка стационарных и передвижных поршневых компрессоров давления 10 бар, а также компрессоров повышенного давления 16 бар и 25 бар, которые используются при производстве пластиковых бутылок. Головка С415М включает в себя два цилиндра в едином блоке цилиндров – это цилиндр высокого и цилиндр низкого давления.

Комплект поставки

Компрессорная головка поставляется в комплекте с отбалансированным маховиком и лопастями охлаждения.

Головка заправлена маслом и готова к использованию с момента покупки

В качестве привода, обычно используется электрический двигатель 7,5 кВт либо его аналог внутреннего сгорания, если головка устанавливается на автономный компрессор.

Также у нас можно приобрести приводные ремни для данной головки, поскольку они поставляются отдельно. Компрессорная головка закрепляется на ресивере четырьмя болтами к специальной платформе.


Выбирайте компрессорную головку С415М по цене производителя, если нужно произвести ремонт пневмоустройств или собрать «домашний» агрегат. Добавьте позицию в корзину и оформите заказ. Все вопросы, касающиеся доставки, монтажа и эксплуатации, задайте нашим менеджерам. В случае возникновения сомнений в правильности выбора, обратитесь к компетентным специалистам компании «Бежецкие компрессоры» на электронную почту mail@b-compressor.ru или по телефонам:

8 (800) 350 02 64 – звонок бесплатный по РФ

+7 (495) 107 02 64 – для звонков из Москвы
