Компрессорная головка С416М правая для компрессора К3

(0) Пока нет отзывов и оценок
(0) Пока нет отзывов и оценок
Добавить в сравнение
Характеристики
Производительность л/мин:
1350
Давление бар:
10
Мощность кВт:
11
Масса кг:
185
Упаковка:
ящик деревянный
Габариты мм:
550x590x630
Тип головки:
поршневая
Тип привода:
ременной
Объём масла л:
3.2
Применяемость:
Компрессор К3
Производитель:
Бежецкий завод АСО
Наличие ресивера:
нет
Встроенные фильтры:
да
Количество цилиндров:
4
Расположение цилиндров:
V-образное
Температура окр. среды, С:
+5С° +45С°
Климатическое исполнение:
УХЛ 4.2
Количество ступеней сжатия:
2
Все характеристики
Описание

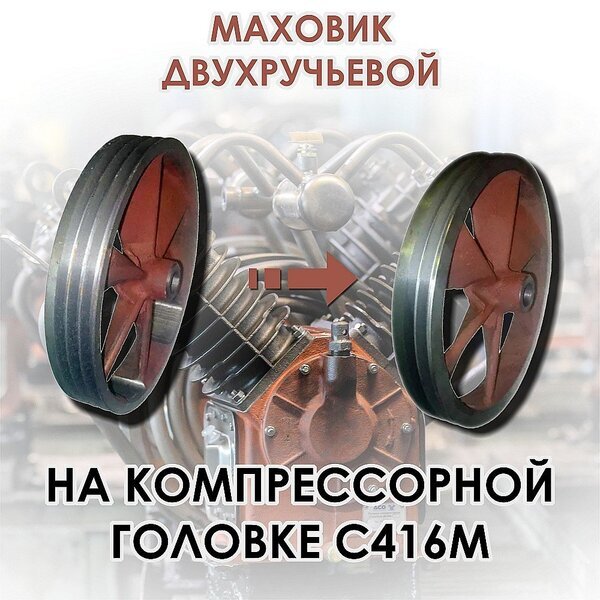

С 2024 года Бежецкий завод "АСО" на компрессорной головке С416М и её модификациях будет применяться двухручьевой маховик С415М.01.00.004 от компрессорной головки С415М.



Данное изменение обусловлено применением современных качественных клиновых ремней. Благодаря повышенному сцеплению ремней со шкивом и маховиком, они могут передавать бóльшую мощность при сохранении высокой надежности.

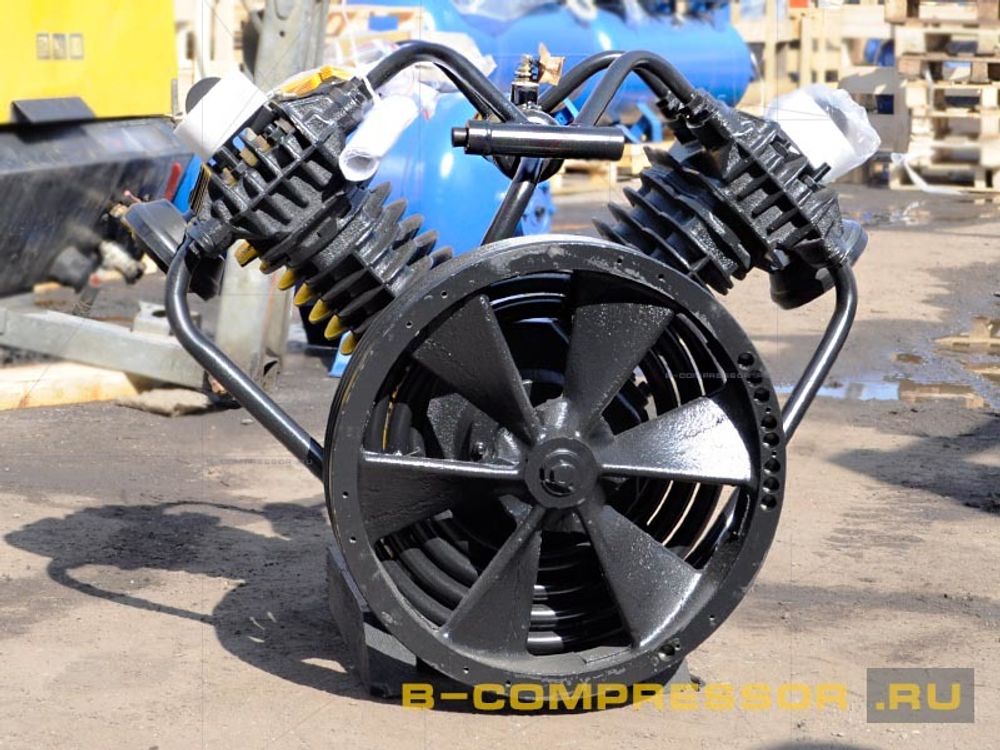

Головка производительностью 1350 литров в минуту на выходе, применяется на компрессоре К3. Единственное отличие от её "коллеги" с артикулом С416М.01.00.000-09, стоящей на одной станине с ней- направление выхода коллектора головки, оно правое. Головка комплектуется лопастями, фильтрами и запасными фильтр-элементами

Показать полностью Свернуть
Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь, в Армению и Киргизию
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Нет в наличии

Бесплатная доставка по Москве при заказе от 50000 руб.
Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Характеристики
Описание
Отзывы
Характеристики
Производительность л/мин
1350
Давление бар
10
Мощность кВт
11
Масса кг
185
Упаковка
ящик деревянный
Габариты мм
550x590x630
Тип головки
поршневая
Тип привода
ременной
Объём масла л
3.2
Применяемость
Компрессор К3
Производитель
Бежецкий завод АСО
Наличие ресивера
нет
Встроенные фильтры
да
Количество цилиндров
4
Расположение цилиндров
V-образное
Температура окр. среды, С
+5С° +45С°
Климатическое исполнение
УХЛ 4.2
Количество ступеней сжатия
2
Описание

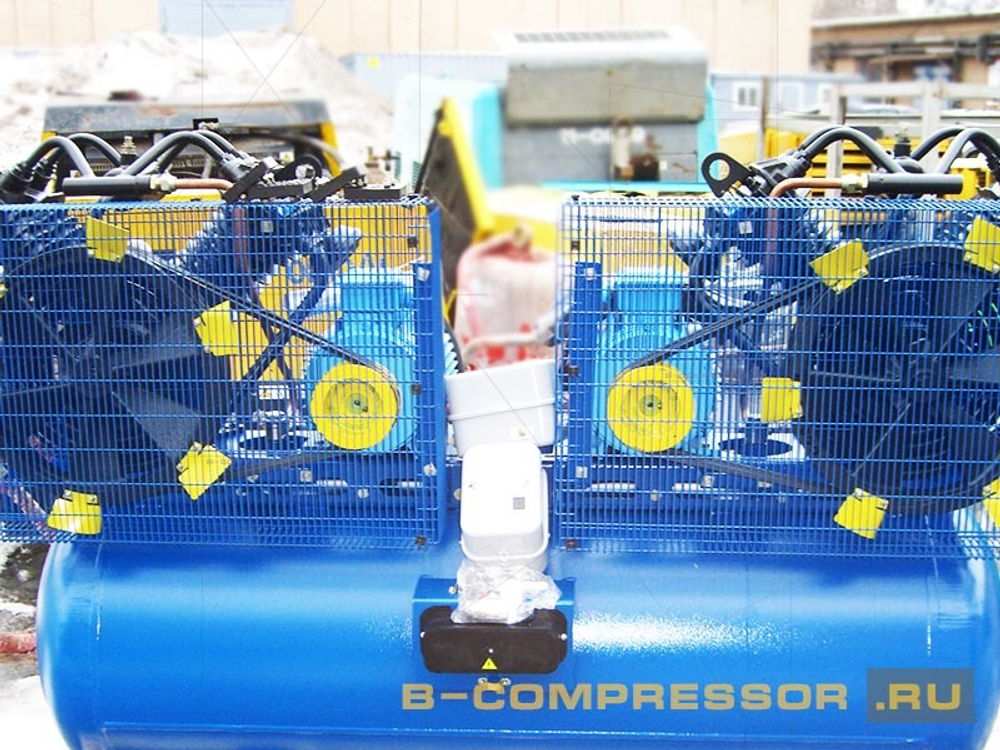

Пневмостанция К3, производимая Бежецким заводом «АСО», имеет две однотипные пневмоблоки С416М, устанавливаемые на станинах вместе с электроприводами. Основным отличием  правой компрессорной головки для компрессора К3 является направление выхода коллектора.

Применение

Агрегаты, состоящие из нескольких активных компонентов, подвержены вероятности выхода из строя каждого из компонентов по отдельности. Если выходит из строя правый пневмоблок, то придется заменить его именно такой комплектующей частью, такой же конструкции.

Если у вас имеется ресивер и одна компрессорная головка С416М и ее вам вполне хватало до определенного времени, то велика вероятность, что при расширении производственных мощностей понадобится более мощный компрессор. Тогда при наличии пневмоблока левого у вас появится необходимость в приобретении аналогичного оборудования правого, чтобы установить обе головки на ресивере большего объема.

Для работы пневмоблока необходим тот же АИР мощностью 11 кВт, подключаемый к энергосети напряжением 380 вольт. Вращательный момент с вала двигателя все так же, через ременную передачу сообщается коленвалу головки.

Это достаточно мощное оборудование, а компрессор К3 востребован на предприятиях разной отраслевой принадлежности. Это машиностроение, строительная сфера, производственные и перерабатывающие предприятия разных направлений, а также сфера услуг.

Конструкционные особенности

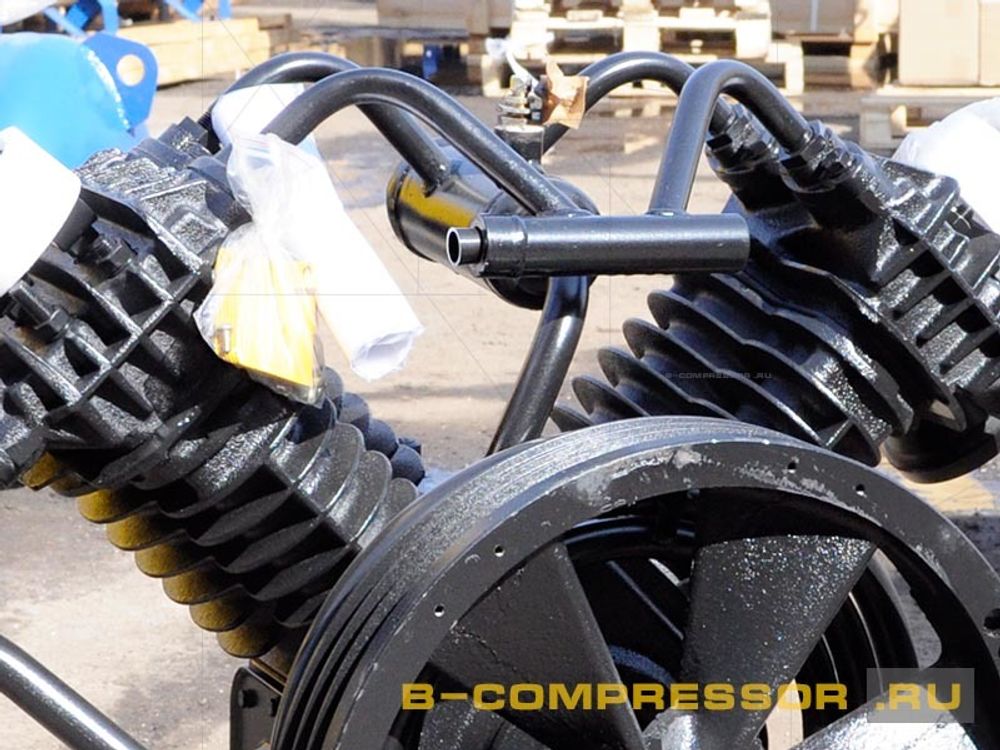

Модель имеет такую же конструкцию, как и любая другая головка С416М, но поскольку это оборудование предназначено для комплектации компрессоров К3, головка правосторонняя отличается правым направлением выхода коллектора.

В остальном строение головки ничем не отличается. В конструкцию пневмоблока входит:

  • картер, куда заливается масло для подачи на разбрызгиватель с целью формирования масляного тумана, уменьшающего степень воздействия силы трения на соприкасающиеся части;
  • четыре цилиндра, размещенные V-образно попарно;
  • оребренный корпус и крышки цилиндров: выполнены так с целью эффективного процесса охлаждения пневмопотока и масла;
  • маховое колесо с лопатками для нагнетания охлаждающего воздушного потока;
  • шатунно-поршневой механизм, обеспечивающий процесс сжатия воздушной смеси.

Принцип работы

После сообщения коленвалу пневмоблока вращательного момента с вала электродвигателя происходит запуск шатунно-поршневой группы, которая выполняет в двухступенчатом режиме сжатие атмосферного воздуха, подаваемого через всасывающий клапан.

После основной фазы сжатия наступает вторая ступень, во время которой воздух дожимается до достижения давления в 10 бар. Далее пневмопоток устремляется в коллектор, а оттуда через фильтрующий элемент в ресивер, на котором установлен пневмоблок.

Охлажденное в холодильнике масло возвращается в картер и используется дальше.

Режим эксплуатации

Любое техническое средство имеет рекомендации производителя по оптимальному режиму эксплуатации, который способствует увеличению срока эксплуатационной пригодности агрегата. Так и в случае с правой компрессорной головкой С416М. В техпаспорте указано:

  • температурный режим окружающей среды для работающего оборудования не должен выходить за пределы диапазона +5…+45 градусов;
  • климатический стандарт УХЛ 4.2, в соответствии с которым выполнен пневмоблок, позволяет его эксплуатацию в закрытом помещении и на открытой площадке при условии соблюдения допустимого температурного режима функционирования оборудования;
  • своевременность проведения мероприятий по техобслуживанию и ремонту агрегата;
  • подключение к энергосети напряжением 380 вольт для обеспечения полноценной функциональности головки;
  • отслеживание допустимого уровня масла в картере, его долив или замена по необходимости;
  • замена маслофильтров при замене масла желательна.

Обслуживание и ремонт

Для правостороннего пневмоблока компрессора К3 предусмотрено проведение тех же ТО-1, ТО-2 и ППР, как и в случае с обычными головками С416М. При высоких температурах окружающей среды, в которой осуществляется эксплуатация агрегата, необходимо чаще выполнять мероприятия по техобслуживанию пневмоблоков.

Специалисты нашей компании имеют значительный опыт в обслуживании и ремонте пневмоголовок этой модели. Все работы выполняются при отключенном от сети и пневмомагистрали агрегате. На все выполненные работы и применяемые комплектующие выдается гарантия.

Купить компрессорную головку С416М правую для компрессора К3 на нашем сайте, значит приобрести оборудование с заводской гарантией и соответствующее стандартам сертификации. Имея собственный склад компрессорного оборудования, наша компания может предложить доставку в сжатые сроки, покупку по цене производителя и монтажные услуги.

Все вопросы, касающиеся доставки, монтажа и эксплуатации, задайте нашим менеджерам. В случае возникновения сомнений в правильности выбора, обратитесь к компетентным специалистам компании «Бежецкие компрессоры» на электронную почту mail@b-compressor.ru или по телефонам:

8 (800) 350 02 64 – звонок бесплатный по РФ

+7 (495) 107 02 64 – для звонков из Москвы

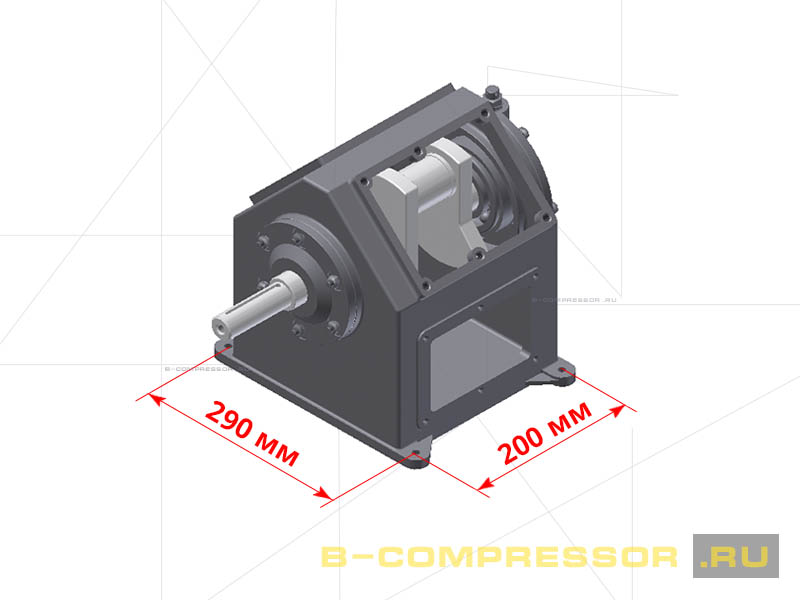

Посадочные размеры между центрами отверстий крепления головки к станине ресивера

  • Глубина 200 мм
  • Ширина 290 мм
