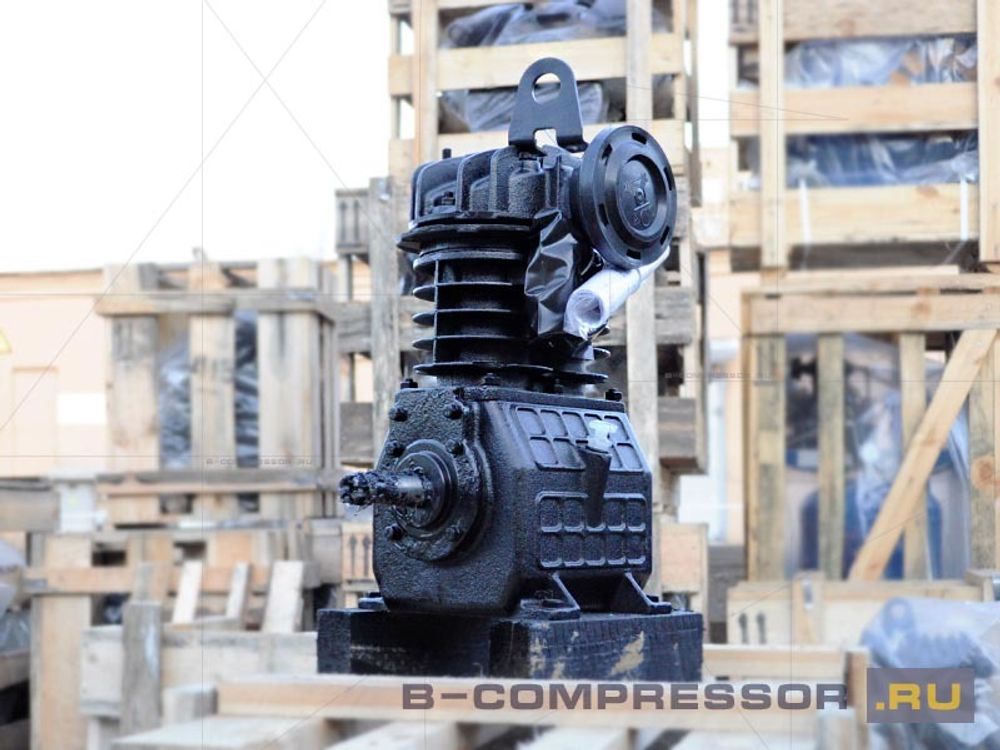

Бежецкий завод «АСО» выпускает широкий ассортимент комплектующих для пневмооборудования, среди которых ведущее место по спросу по праву занимают пневмоблоки. Например, компрессорная головка К24М без маховика. Ее востребованность именно в такой комплектации объясняется тем, что в наличии у потребителей имеются маховики от ранее эксплуатируемых пневмоголовок этой модели или агрегатов, где установлен маховик с аналогичными параметрами. Поэтому маховик, стоимость которого входит в цену пневмоблока, не нужен.

Назначение

Обычно двухцилиндровая поршневая головка этой модели используется при комплектации (сборке) или ремонте компрессоров К-24 и К-25. Она способна вырабатывать до 500 литров сжатого воздуха в минуту рабочим давлением 6 атмосфер.

Пневмоблок устанавливается на станине ресивера, куда и нагнетается энергоноситель. Рядом монтируется электродвигатель мощностью 4 кВт, который и служит как приводное устройство для головки.

Оборудование востребовано предприятиями сферы обслуживания автомобилей, строительства, ювелирного производства и медицины, а также других отраслевых направлений промышленности.

Конструкционные особенности

От аналогичной модели с маховиком данная пневмоголовка практически ничем не отличается. В ее конструкции имеются:

• маслонаполненный картер;
• блок цилиндров рядного исполнения;
• клапанный блок;
• коленвал, соединяющий картер и маховик.

Отсутствует только маховое колесо с лопатками, служащее для охлаждения пневмопотока и масла.

Кривошипно-шатунный механизм обеспечивает возвратно-поступательный ход поршней, под воздействием которого и происходит всасывание атмосферного воздуха и его сжатие в цилиндрах в одноступенчатом режиме.

Принцип работы

Проходящий через фильтрующий элемент атмосферный воздух втягивается всасывающим клапаном и подается в крышку цилиндра. Под воздействием поршней воздух сжимается до получения соответствующего давления. Полученный пневмопоток под воздействием нагнетательного клапана устремляется в воздухосборник.

После установки маховика на пневмоблок в его оребренном корпусе и крышке происходит охлаждение пневмопотока и масла под воздействием нагнетаемого воздушного потока.

Режим работы

Головка выполнена в соответствии с климатическим стандартом УХЛ 4.2 и может эксплуатироваться как на открытых площадках, так и в закрытых помещениях. При этом должно выполняться условие по температурному режиму окружающей среды, который должен соответствовать диапазону +5…+45 градусов.

Необходимо также своевременное проведение ТО-1, ТО-2 и ремонтных мероприятий с целью предотвращения выхода пневмоблока из строя.

Обслуживание и ремонт

По рекомендациям производителя нужно через каждые 170 часов проводить мероприятия по ТО-1, во время которых нужно:

• промыть картер и пробку с магнитом;
• очистить сетку всасывающего фильтра и продуть потоком сжатого воздуха;
• заменить масло и маслофильтры.

Через каждые 500 часов осуществляются мероприятия по ТО-2, во время которого:

• пневмоблок полностью разбирается и промывается керосином;
• устраняются шлаковые отложения с помощью медной пластины;
• проверяются уплотнительные элементы и при необходимости заменяются элементы, подвергшиеся износу.

Чем выше температура окружающей среды, тем чаще выполняются обслуживающие мероприятия.

Наша компания предлагает полный комплекс услуг по обслуживанию и ремонту пневмоголовок производства Бежецкого завода «АСО» с гарантией на выполненные работы и используемые комплектующие и расходники.

Купите компрессорную головку К24М без маховика по цене производителя. Это лучшее решение, если нужно произвести ремонт пневмостанции или собрать «домашний» компрессор. Добавьте позицию в корзину и оформите заказ.

Мы являемся официальным представителем завода-производителя, располагаем собственным складом компрессорного оборудования и можем предоставить пневмоблоки в нужной вам комплектации в соответствии с каталожными позициями в сжатые сроки.

Все вопросы, касающиеся доставки, монтажа и эксплуатации, задайте, обратившись к компетентным специалистам компании «Бежецкие компрессоры» на электронную почту mail@b-compressor.ru или по телефонам:

8 (800) 350 02 64 – звонок бесплатный по РФ

+7 (495) 107 02 64 – для звонков из Москвы

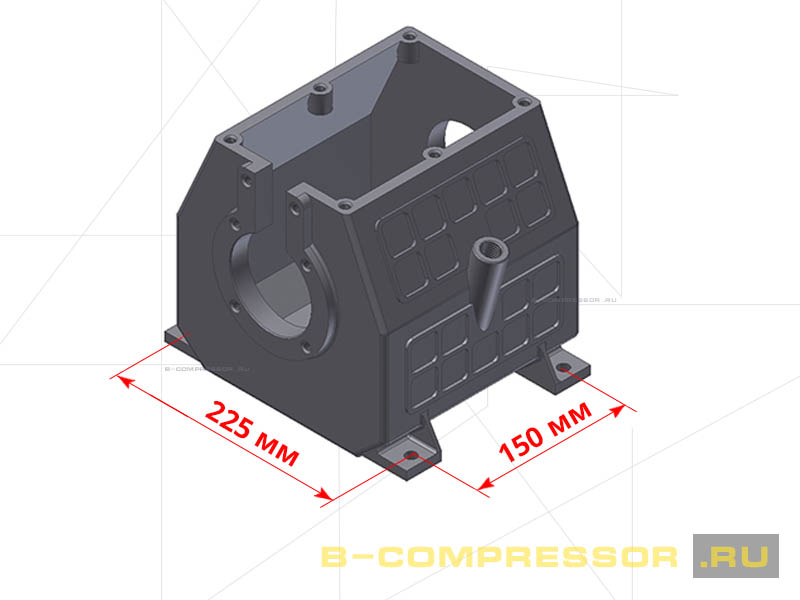

Посадочные размеры между центрами отверстий крепления головки к станине ресивера

• Глубина 150 мм
• Ширина 225 мм
