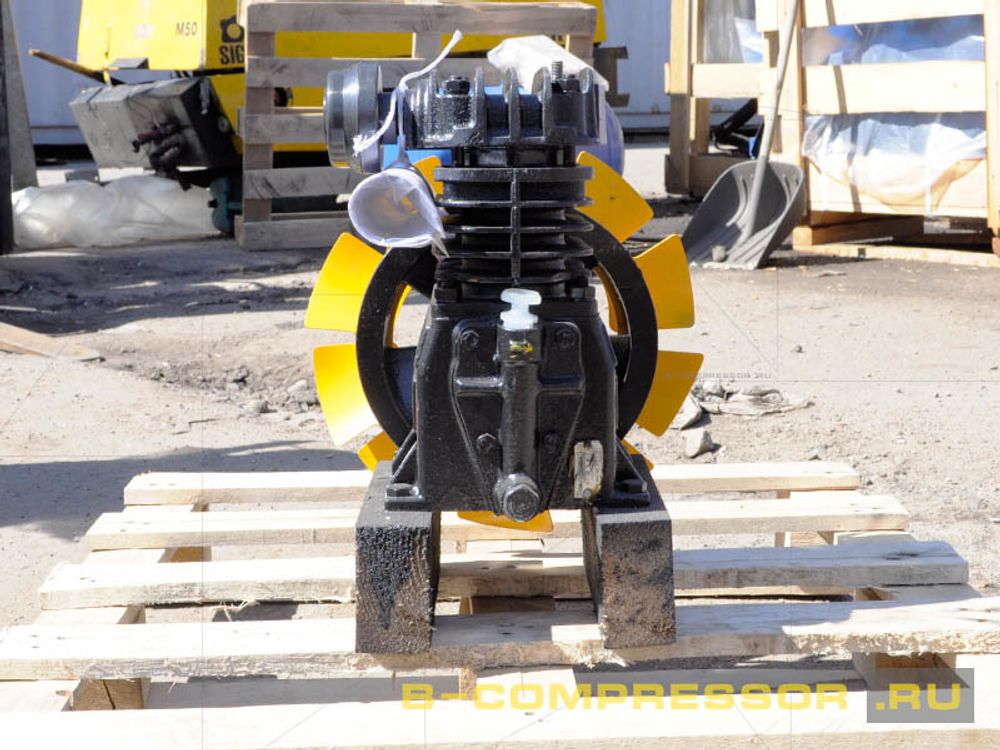

Компрессорная головка С412М

(0) Пока нет отзывов и оценок
(0) Пока нет отзывов и оценок
Добавить в сравнение
Характеристики
Производительность л/мин:
360
Давление бар:
10
Масса кг:
33
Упаковка:
обрешетка деревянная
Тип масла:
минеральное
Тип смазки:
масляный
Габариты мм:
400х370х600
Тип головки:
поршневая
Объём масла л:
0.36
Применяемость:
С412М,К-1,К-11,КВ7,К29,К-12,К-23
Производитель:
Бежецкий завод АСО
Количество цилиндров:
2
Страна производитель:
Россия
Расположение цилиндров:
рядное
Климатическое исполнение:
УХЛ 4.2
Количество ступеней сжатия:
1
Все характеристики
Описание

Компрессорная головка С412М. Поршневая, масляная. Производит честные 360 л/мин на выходе при рабочим давлении 10 атмосфер. Изготавливается из чугуна. Посадочные размеры между центрами отверстий крепления головки к станине ресивера: глубина 125 мм, ширина 165 мм

Показать полностью Свернуть
Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь, в Армению и Киргизию
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Нет в наличии

Бесплатная доставка по Москве при заказе от 50000 руб.
Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Характеристики
Описание
Отзывы
Характеристики
Производительность л/мин
360
Давление бар
10
Масса кг
33
Упаковка
обрешетка деревянная
Тип масла
минеральное
Тип смазки
масляный
Габариты мм
400х370х600
Тип головки
поршневая
Объём масла л
0.36
Применяемость
С412М,К-1,К-11,КВ7,К29,К-12,К-23
Производитель
Бежецкий завод АСО
Количество цилиндров
2
Страна производитель
Россия
Расположение цилиндров
рядное
Климатическое исполнение
УХЛ 4.2
Количество ступеней сжатия
1
Описание

Компрессорная головка С412М - двухцилиндровая одноступенчатая компрессорная головка.

Одним из наиболее важных технологических узлов воздушного поршневого компрессора является компрессионная головка. Востребованная модель – С412М выпускается Бежецким заводом «АСО» и монтируется на такие агрегаты как:

  • С-412 М;
  • К-1;
  • К-11;
  • КВ-7;
  • К-29;
  • К-29-01;
  • К-12;
  • К-23.

Обычно, компрессорный поршневой блок устанавливается рядом с электродвигателем на воздухосборнике, но может монтироваться и на компрессорные станции без него.

Функционирование обеспечивается работой электродвигателя мощностью 2,2 кВт или 3 кВт со скоростью вращения 3000 оборотов в минуту.

Назначение

Это оснащение для пневмоустановки предназначено для сжатия воздуха с целью последующей его подачи в ресивер или в магистральный шланг пневмоустройства в качестве энергоносителя.

Производительность агрегата составляет 360 литров в минуту. При этом поддерживаемое рабочее давление – 10 атмосфер.

Конструкционные особенности

Оснащение представляет собой сложный узел, состоящий из нескольких более простых. Это двухцилиндровый агрегат, в котором сжатие атмосферной смеси осуществляется в одноступенчатом режиме. Основными составляющими данной конструкции являются:

  • картер, куда заливается масло для смазки всех подвижных и соприкасающихся с ними частей;
  • всасывающий фильтр, через который проходит воздушная смесь;
  • крышка цилиндров;
  • блок цилиндров, в котором ходят два поршня с шатунами, обеспечивая основную функцию – сжатие в объеме до получения потока с необходимыми характеристиками;
  • коленвал с двумя подшипниками, соединяющий маховик с картером, и посредством клиновых ремней соединенный с электродвигателем;
  • маховое колесо.

Принцип работы

В основу функционирования компрессионной головки положено свойство газов заполнять любой объем. Прямой ход поршней создает разреженное пространство, которое и заполняется вследствие атмосферного давления. Всасываемый через воздушный фильтр поток при возвратном ходе ужимается в объеме настолько, что обретает давление, равное 1 МПа, и далее поступает в ресивер.

Естественно, внутренние части в результате возвратно-поступательного движения нагреваются. Для поддержания оптимальной температуры предусмотрены ребра охлаждения и холодильник. Масляная жидкость и пневмопоток охлаждаются благодаря нагнетаемому маховиком воздуху.

Для предотвращения разрушительного воздействия силы трения на движущиеся и сопряженные с ними элементы в конструкции предусмотрен разбрызгиватель, благодаря работе которого внутри устройства образуется масляный туман. Наличие масла в картере проверяется щупом.

Обслуживание и ремонт

Как и любой другая составляющая пневмоустановки, оснащение, производящее энергоноситель, нуждается в своевременной ревизии, замене масла и фильтрующих элементов. Менять смазывающую жидкость необходимо в следующей последовательности:

  • после предварительного прогрева слить отработку, отвернув сливную пробку;
  • залить маловязкую смазку до верхней отметки на щупе, запустить на 5-10 минут на холостом ходу;
  • полностью слить промывочную эмульсию;
  • залить новую смазку рекомендуемой марки через воронку с мелким ситом.

При текущем ремонте узел частично разбирается, устраняется нагар в блоке цилиндров. При этом нагар смачивается керосином и удаляется пластиной из меди или других мягких материалов. Применять жесткие абразивы запрещается.

При текущем ремонте проверяется состояние уплотнительных и других быстро изнашиваемых деталей, которые заменяются при необходимости.

Для правильной работы данной головки необходим электродвигатель мощностью 2.2 кВт или 3 кВт с количеством оборотов в минуту около 3000, которые можно приобрести у нас в сборе со шкивом

Головка С412М видео


Купите компрессорную головку С412М по цене производителя, «положив» позицию в корзину и оформив заказ. Все вопросы, касающиеся доставки, монтажа и эксплуатации, задайте нашим менеджерам. В случае возникновения сомнений в правильности выбора, обратитесь к компетентным специалистам компании «Бежецкие компрессоры» на электронную почту mail@b-compressor.ru или по телефонам:

8 (800) 350 02 64 – звонок бесплатный по РФ

+7 (495) 107 02 64 – для звонков из Москвы
