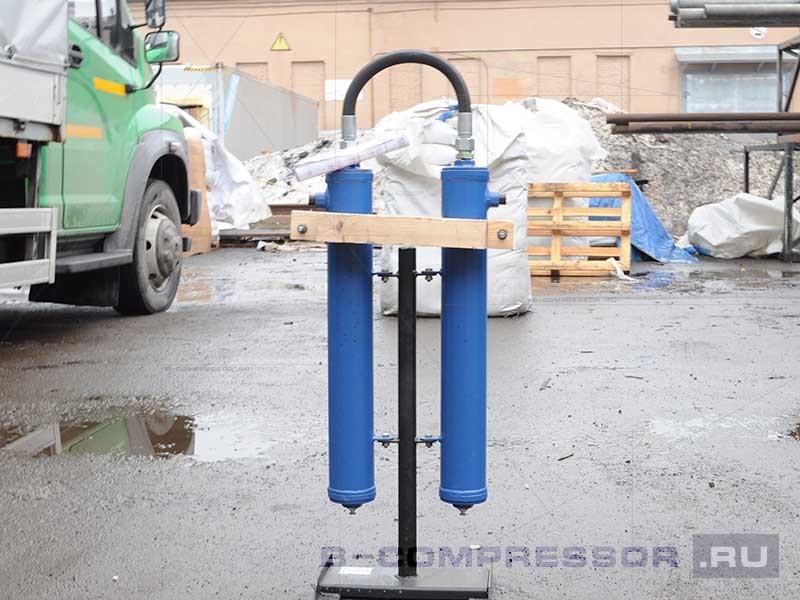

Магистральный фильтр ФМ 60 / 25

Добавить в сравнение
Выбрать
    Характеристики
    Производительность л/мин
    1200
    Давление бар
    25
    ГОСТ/ТУ
    ГОСТ 17433-80
    Масса кг
    24
    Упаковка
    нет. Доп.услуга: обрешетка деревянная
    Все характеристики

    Магистральный фильтр ФМ 60 / 25. Предназначен для тонкой очистки сжатого воздуха от твёрдых частиц и аэрозолей масла и влаги в пневматических приводах и системах

    Описание

    Функционирование высокоточного оборудования, использующего в качестве привода пневмоэнергию,  зависит от качества энергоносителя, его чистоты и отсутствия влаги в его составе. В противном случае пневмоинструмент быстро выходит из строя, да и сам трубопровод транспортной пневмосети подвергается процессу коррозии под воздействием влаги и масляных примесей, содержащихся в энергопотоке.

    Эффективность работы высокоточных технологических систем и оснащения можно обеспечить благодаря применению магистральных фильтров ФМ 60/25 Бежецкого завода АСО. Агрегаты стационарного типа способны обрабатывать около 1200 литров воздушной смеси в минуту. При этом показатели рабочего давления потока не должны превышать 25 атмосфер.

    Фильтроэлементы обеспечивают очистку сжатого воздуха и газовых смесей от твердых частиц размером до 1 мкм и от водно-масляных производных, содержащихся в воздухе при его сжатии и конденсирующихся при охлаждении.

    Назначение и особенности конструкции

    Распространение движения по замене электрического инструмента пневматическими аналогами привело к возрастанию спроса на компрессорные агрегаты. В условиях невозможности сотрудничества с зарубежными производителями выросли объемы продаж Бежецких пневмостанций, в конструкции которых нет магистральных фильтров. Но завод выпускает эти устройства, которые можно установить в непосредственной близости к потребителю пневмоэнергии, что устранит вероятность конденсации влаги при прохождении по трубопроводу.

    Используя в качестве сырьевого воздушную массу из атмосферы, компрессор не всегда на выходе дает поток с высокими показателями чистоты. Особенно это касается регионов с высоким пылевым фоном, продолжительным сезоном дождей и выпадающими густыми туманами. Высокие стандарты энергоносителя, предъявляемые потребителями в виде автопневматики и высокоточных пневмостанков, достигаются фильтрацией пневмопотока на промежутке между производителем энергоресурса и точками потребления.

    Фильтрующий модуль предназначен для тонкой очистки воздушной или газовой смеси, осуществляемой в два этапа:

    • на первом этапе пневмопоток подается в первый модульный баллон через боковой патрубок, проводится грубая очистка от твердых частиц, а также сепарируются и выводятся крупные капли воды и масла;
    • для прохождения второго этапа фильтрации пневмопоток переходит по рукаву, соединяющему модули, во второй баллон магистрального фильтра. Здесь сепарируются примеси масла аэрозольного типа и водяные пары, еще не дошедшие до стадии конденсации, также остаются на фильтроэлементе.

    Если полученная на выходе концентрация масла в сжатом воздухе не отвечает требованиям (до 0,1 мг на кубометр), тогда лучше установить дополнительный фильтр и продолжить процесс маслоотделения.

    Магистральные фильтры целесообразно использовать на предприятиях, где:

    • сложная система централизованного снабжения пневмоэнергией;
    • применяется высокоточное и высокотехнологичное оборудование;
    • производится оснащение для обработки материалов с малыми погрешностями;
    • используются пневмостанции, не имеющие в конструкции фильтрующих элементов магистрального типа.

    Обрабатываемый поток по степени вхождения загрязняющих составляющих может относиться к 10-14 классу. Более высокий класс концентрации загрязняющих веществ – повод выбрать фильтры с более серьезным многоэтапным процессом очистки. Предлагаемая модель ФМ относится к первому классу по степени очистки от твердых вхождений, а результат устранения водяных и масляных производных позволяет отнести оборудование ко второму классу по очистке от водно-масляных примесей.

    При температуре не ниже +40 градусов фильтр эффективно  справляется с масляными взвесями, даже примеси аэрозольного типа будут отсепарированы и выведены за пределы пневмосистемы с помощью штуцеров слива конденсата, находящихся внизу каждого из модулей.

    В составе фильтрующего элемента – волокнистая полимерная ткань, а для сепарации в основном используется дренажная сетка, по которой накопившаяся жидкость и стекает в нижнюю часть фильтроблока.

    Предлагаемая модель удобна тем, что забивается только фильтроэлемент первого блока, так как он контактирует с твердыми составляющими сжатого воздуха. Фильтрующий элемент во втором блоке практически не забивается, так как он работает только с жидкими загрязнениями. Жидкость собирается в нижней части фильтроблоков и сливается через штуцеры отвода конденсата. Если этого не сделать своевременно, то фильтрующая ткань намокнет и эффективность работы модуля снизится.

    Рекомендации по созданию условий для эффективной работы фильтра

    Выполненное в соответствии с системой стандартов по климатическому признаку эксплуатации УХЛ 4.2, устройство монтируется в закрытом помещении цехового типа. Размещается между источником и потребителем пневморесурса.

    Для предотвращения переохлаждения или перегрева магистрального фильтра, ведущего к снижению эффективности работы фильтроэлементов, необходимо позаботиться о температурном фоне в помещении в рамках от +5 до +40 градусов.

    При подаче пневмопотока на входной клапан первого блока температура энергоносителя не должна выходить за пределы диапазона +2…+50 градусов. Более высокие параметры свидетельствуют о целесообразности монтажа охлаждающего оборудования на промежутке между пневмоагрегатом и фильтром.

    Обслуживание и ремонт

    Необходимо следить за степенью загрязнения фильтроэлемента в первом модуле и через каждые 2000 часов работы менять его. При степени загрязнения пневмопотока, относимой к классу ниже десятого, устройство может эффективно эксплуатироваться и более продолжительное время. Фильтроэлемент заменяется, но ни в коем случае не используется составная часть второго блока.

    Не забывайте периодически сливать конденсат и очищать корпус модулей при замене фильтроэлементов от загрязнений.


    На нашем сайте вы в любое время можете купить магистральные фильтры ФМ 60/25 по цене производителя. Оформите заказ оборудования прямо сейчас, выбрав удобный способ оплаты и доставки. Получите у наших менеджеров ответы на интересующие вас вопросы, касающиеся транспортировки, монтажа и эксплуатации устройства. В случае необходимости замены фильтроэлементов или технического обслуживания оборудования обращайтесь к компетентным специалистам компании «Бежецкие компрессоры» на электронную почту mail@b-compressor.ru или по телефонам:

    8 (800) 350 02 64 – звонок бесплатный по РФ

    +7 (495) 107 02 64 – для звонков из Москвы

    Отзывы
    Отзывов еще никто не оставлял
    Характеристики
    Описание
    Отзывы
    Характеристики
    Производительность л/мин
    1200
    Давление бар
    25
    ГОСТ/ТУ
    ГОСТ 17433-80
    Масса кг
    24
    Упаковка
    нет. Доп.услуга: обрешетка деревянная
    Габариты мм
    350х220х990
    Выход, дюймы
    1/2
    Производитель
    Бежецкий завод АСО
    Фильтр 1-й ступени
    ФЭВ 60/340-40К
    Фильтр 2-й ступени
    ФЭВ 60/340-401К
    Страна производитель
    Россия
    Климатическое исполнение
    УХЛ 4.2
    Передвижной/стационарный
    стационарный
