На предприятиях с высокой степенью точности пневмооборудования требования к качеству энергоносителя достаточно высоки. Поэтому и оснащение участка подготовки сжатого воздуха перед подачей потребителям конструктивно сложнее. Для двухступенчатых фильтрационных модулей ФМ 60/25, выпускаемых Бежецким заводом «АСО», производитель предусматривает использование сменных фильтрующих компонентов разного типа:
- для 1-й стадии очистки – ФЭВ 60/340-40К;
- для 2-й стадии – ФЭВ 60/340-1К.
Модуль 60/25 способен обрабатывать объем пневмопотока, достигающий 1500 литров в минуту давлением 25 атмосфер.
Назначение
Это сменное фильтрующее устройство, устраняющая из пневмопотока примеси влаги и масла, а также очищающая от жестких частиц диаметром 0,1 мкм.
Данная модель фильтрующего устройства предназначена для организации второй стадии тонкой очистки энергоносителя в фильтрующем модуле ФМ 60/25. Процесс очистки сжатого воздуха на этой ступени предусматривает отделение укрупненных на первой стадии капель масла и влаги, содержащихся в энергоресурсе в аэрозольном состоянии. Также этот фильтроэлемент задерживает твердые частицы, оставшиеся в потоке после первой ступени очищающего процесса.
Конструкция

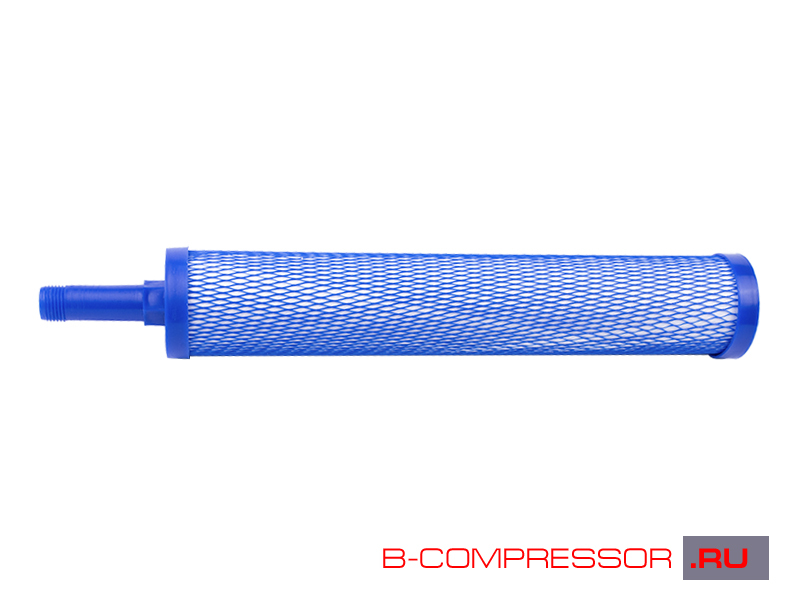

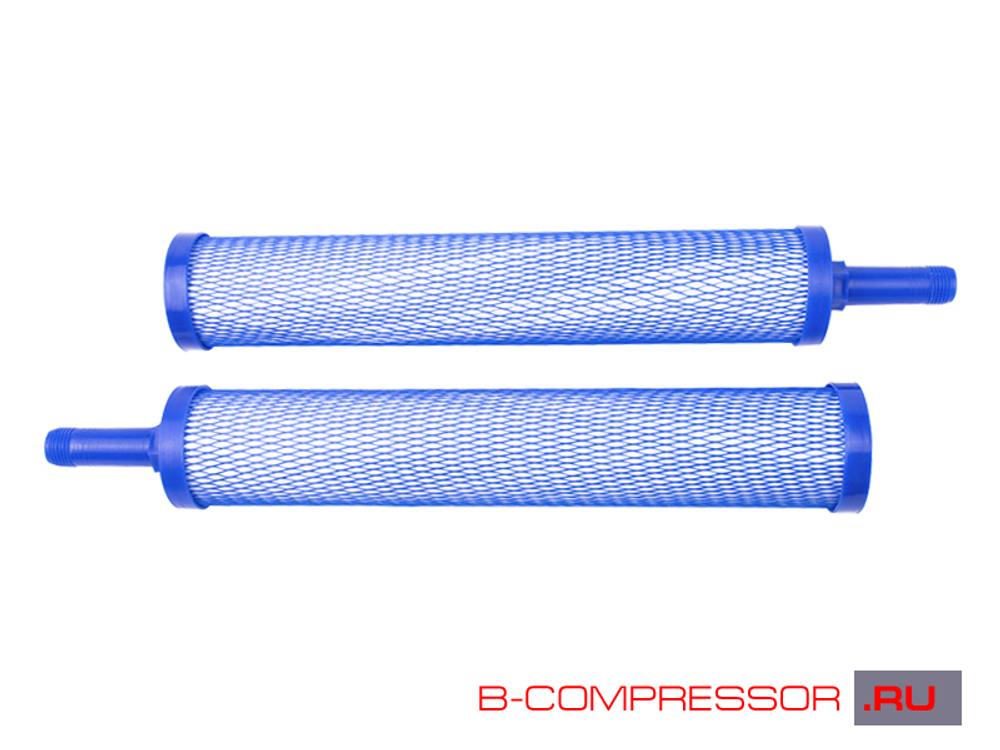

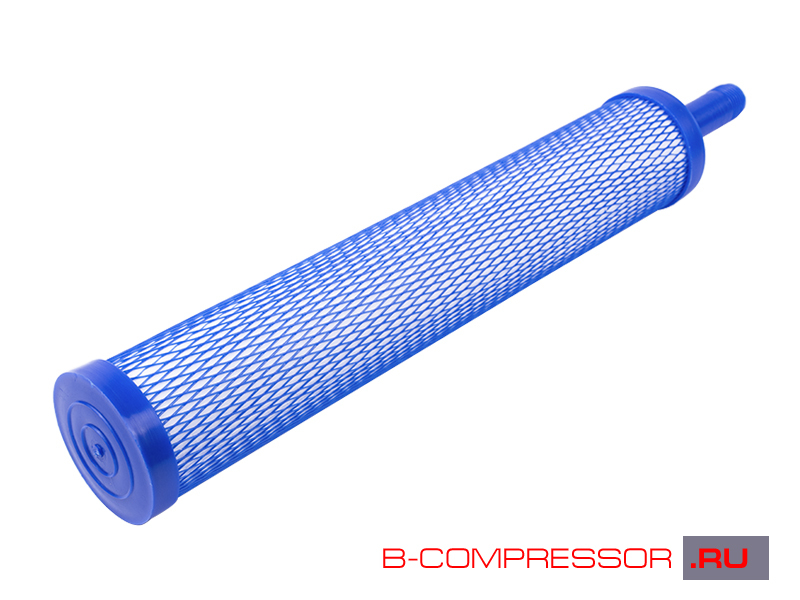

Строение фильтрующего устройства не так уж и сложно, однако обеспечивает высокую эффективность очистки. В качестве фильтрующего материала используется пористое волокно, нанесенное на стержень из пластмассы. Поверх фильтранта находится дренажная капроновая сетка, по которой капли конденсата спускаются в нижнюю часть колбы магистрального фильтра.
На торце фильтроэлемента пластмассовая предохранительная крышка, с обратной стороны находится патрубок синего цвета.
Рекомендации по замене фильтроэлементов
Для полноценного функционирования магистрального фильтра важно, чтобы соблюдались правила и последовательность установки фильтрующих элементов. Эту модель нельзя устанавливать в колбу первой ступени очистки, так как она не предназначена для такой фильтрации, быстро забьется крупными жесткими частицами, будет намокать и неэффективно очищать сжатый воздух.
При правильной установке при фильтрации объем конденсата на первой стадии должен быть не меньше количества водно-масляной суспензии, полученной после второй стадии очистки.
Замена фильтроэлемента необходима, когда гидравлическое сопротивление по сравнению с начальными показателями увеличилось на 0,1 Мпа. Перед установкой нового фильтроэлемента необходимо очистить от ржавчины и других загрязнений корпус колбы магистрального фильтра. Замена элементов осуществляется после отсоединения устройства от пневмосети.
Наша компания предоставляет качественные фильтроэлементы для ФМ 60/25 по цене производителя. Располагая собственным складом компрессорного оборудования и комплектующих к нему, мы любой заказ можем выполнить без задержек.
По всем вопросам касательно покупки фильтроэлементов и их замены обращайтесь к компетентным специалистам компании «Бежецкие компрессоры» на электронную почту mail@b-compressor.ru или по телефонам:
8 (800) 350 02 64 – звонок бесплатный по РФ
+7 (495) 107 02 64 – для звонков из Москвы

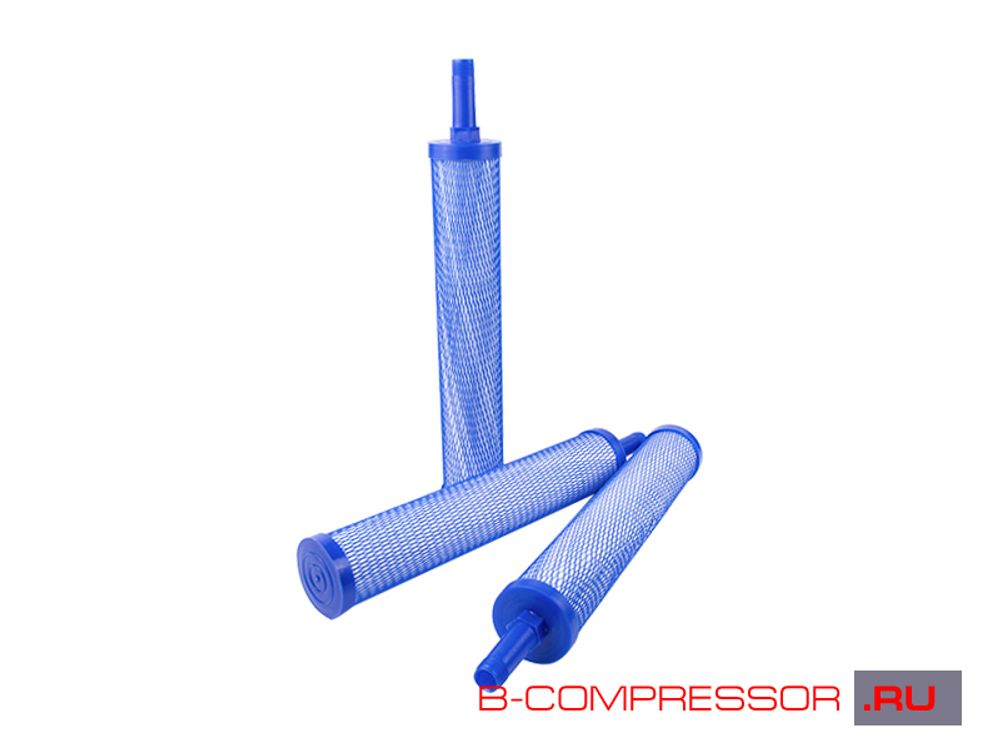

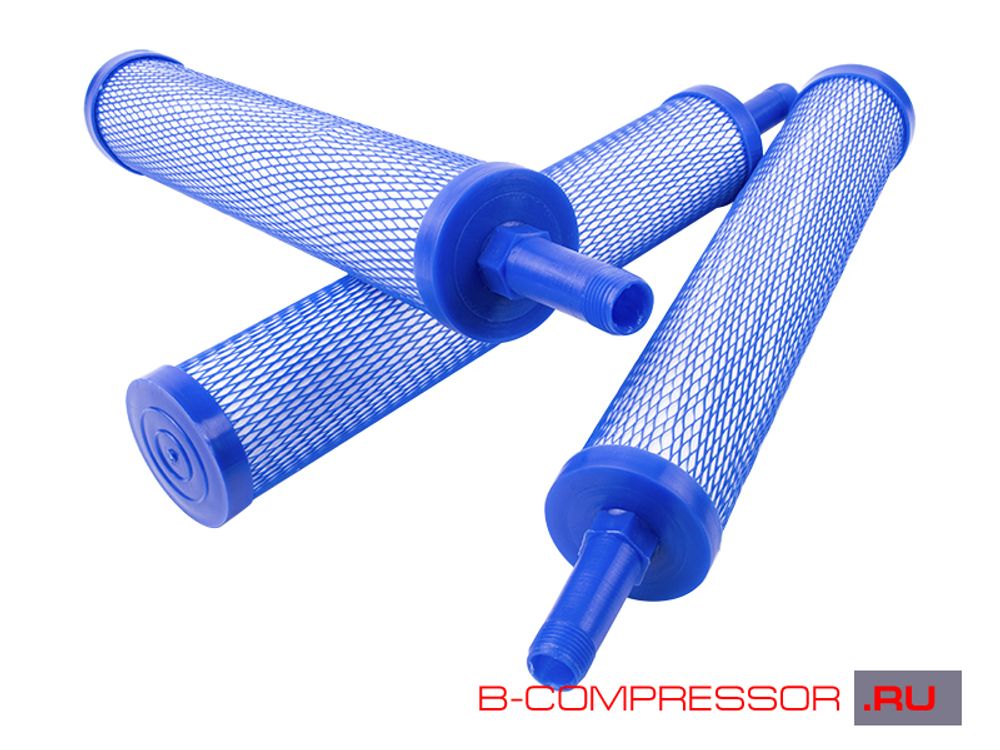

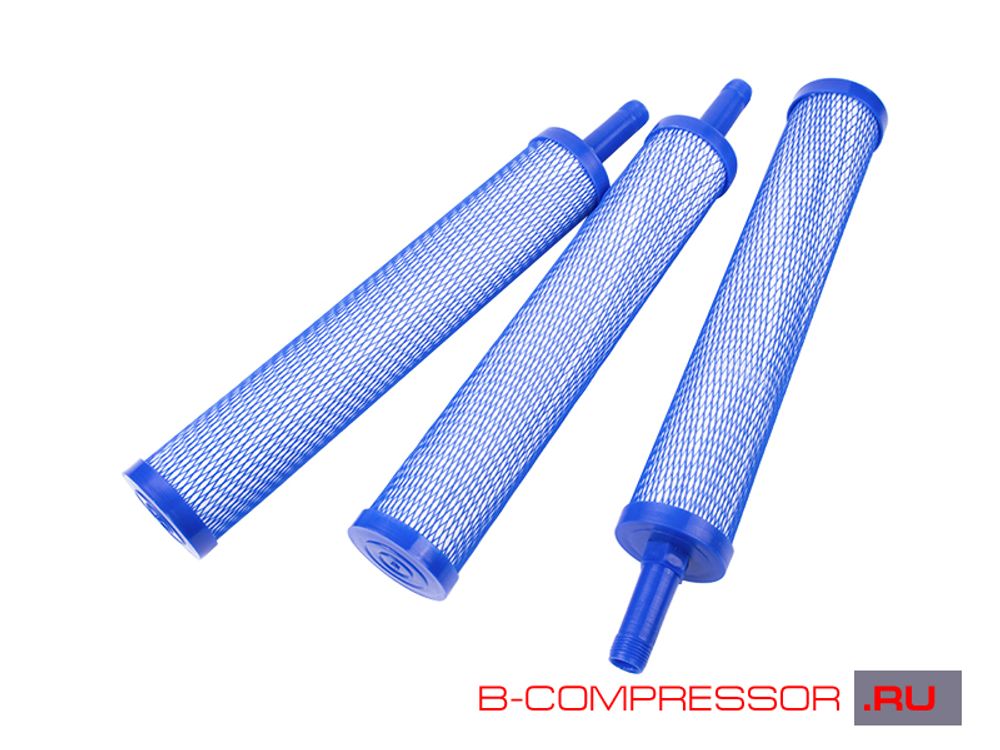

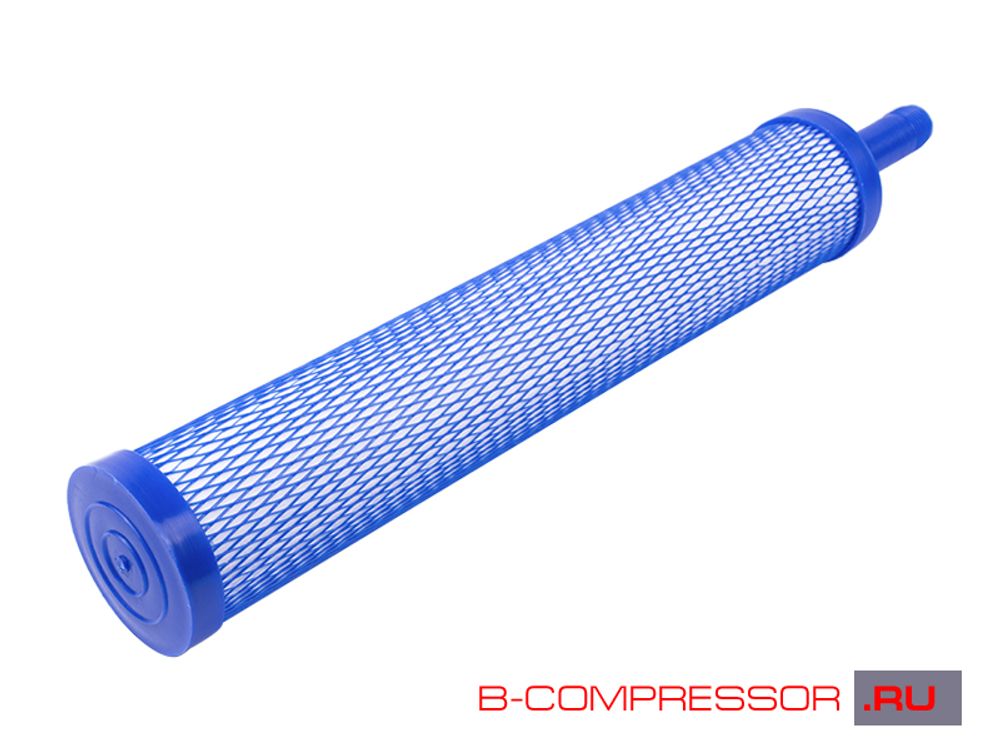

Фильтроэлемент ФМ 60 / 25. Предназначен для тонкой очистки сжатого воздуха от твёрдых частиц и аэрозолей масла и влаги в пневматических приводах и системах. Изготовлен в исполнении УХЛ для категории размещения 4.2
