Применение высокотехнологичного пневматического оборудования и инструментов высокой точности обусловливает обустройство компрессорной группы, где предусмотрено серьезное оснащение участка подготовки воздуха. Это касается подготовки воздушного потока как перед компрессией, так и перед подачей пневмопотока потребителям.

На Бежецком заводе «АСО», производящем фильтрующие модули и комплектующие к ним, большим спросом пользуются магистральные фильтры и сменные фильтроэлементы ФМ 300/10. Для полноценного функционирования магистрального фильтра, состоящего из двух модулей, необходимо наличие двух разных фильтроэлементов, так как процесс очистки происходит в две стадии:

• для 1-й стадии очистки – ФЭВ 95/525-40К;
• для 2-й стадии – ФЭВ 95/525-1К.

На данной позиции  представлен фильтроэлемент ФЭВ 95/525-1К.

Назначение

Данная модель фильтроэлемента используется для тонкой очистки энергоносителя в виде сжатого воздуха от жестких загрязняющих примесей, частицы которых могут иметь диаметр до 0,1 мкм. Кроме твердых частиц, фильтр успешно справляется с отводом воды и масла, содержащегося в пневмопотоке в аэрозольном состоянии.

После первой стадии очистки укрупненные капли водно-масляного состава попадают во второй модуль, где оседают на корпусе «колбы» и стекают по дренажной сетке фильтроэлемента, собираясь в нижней части.

Этот фильтроэлемент не предназначен для применения на первой стадии очистки энергоресурса, поэтому не рекомендуется устанавливать его в первый модуль магистрального фильтра при выработке ресурса его фильтроэлементом. В противном случае процесс очистки пневмопотока будет неэффективным и может стать причиной преждевременного выхода из строя пневмооборудования.

Конструкция

Предлагаемый фильтроэлемент имеет пропускную способность 5000 литров в минуту и полноценно функционирует, очищая пневмопоток давлением до 10 атмосфер.

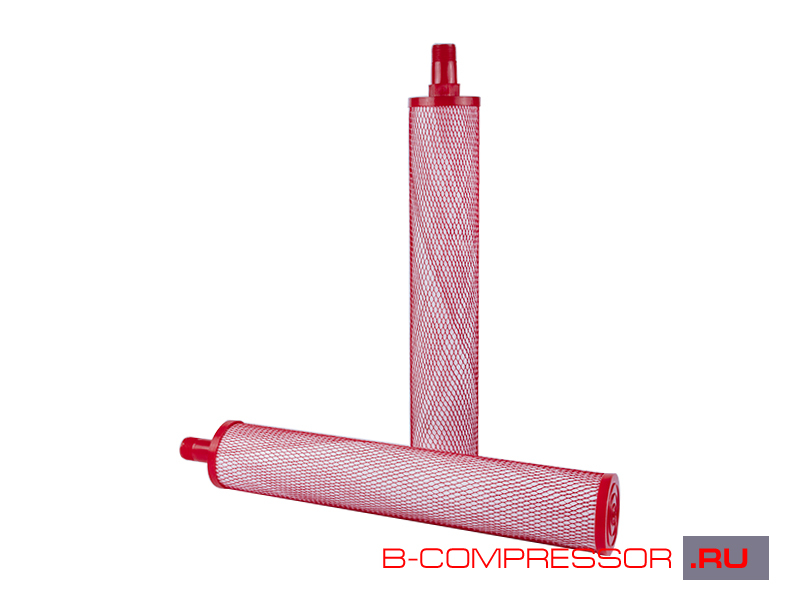

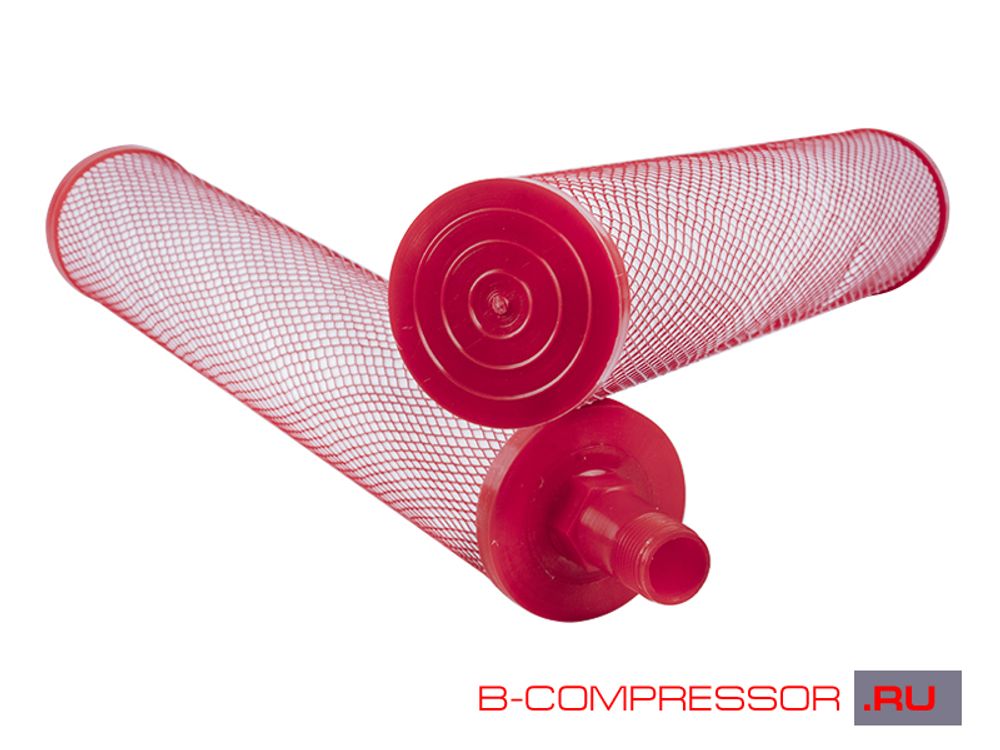

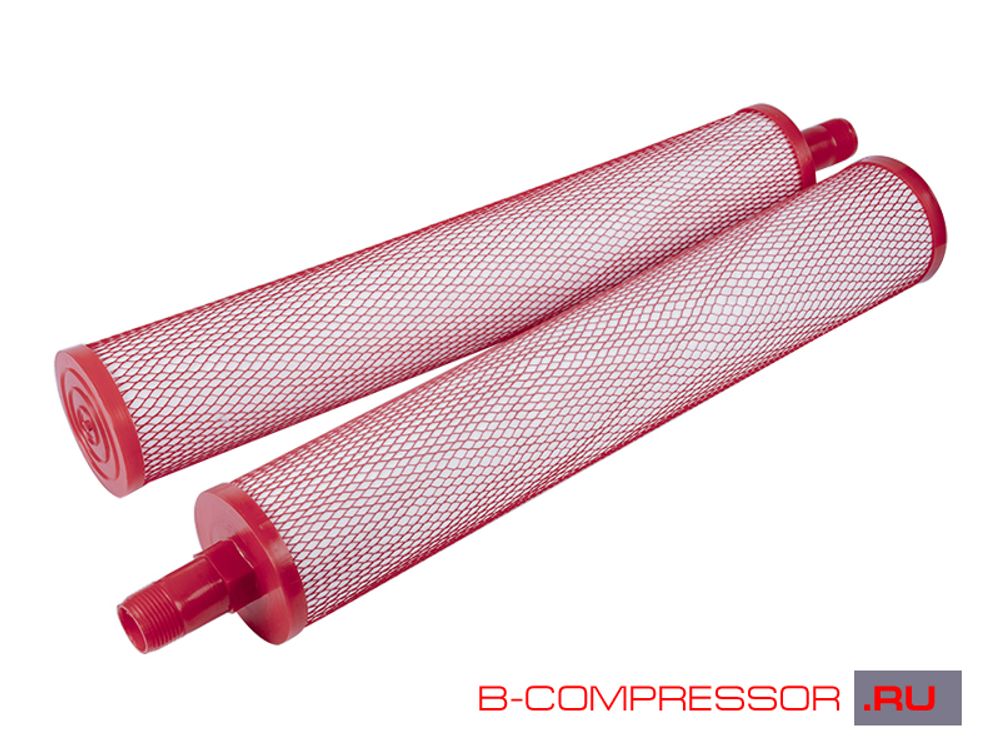

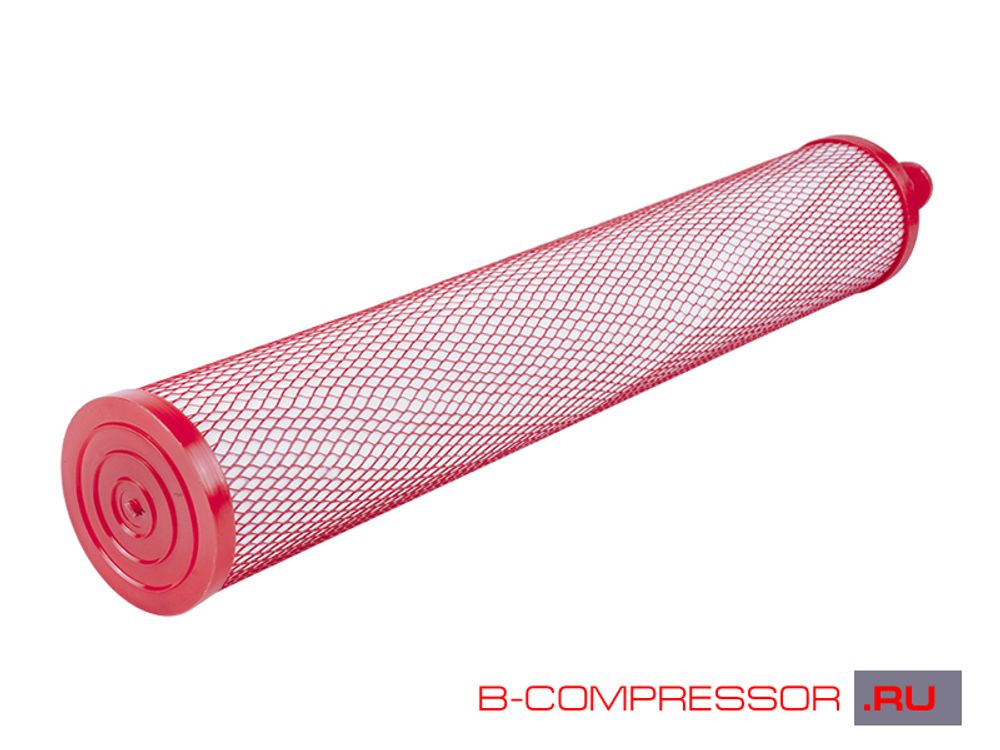

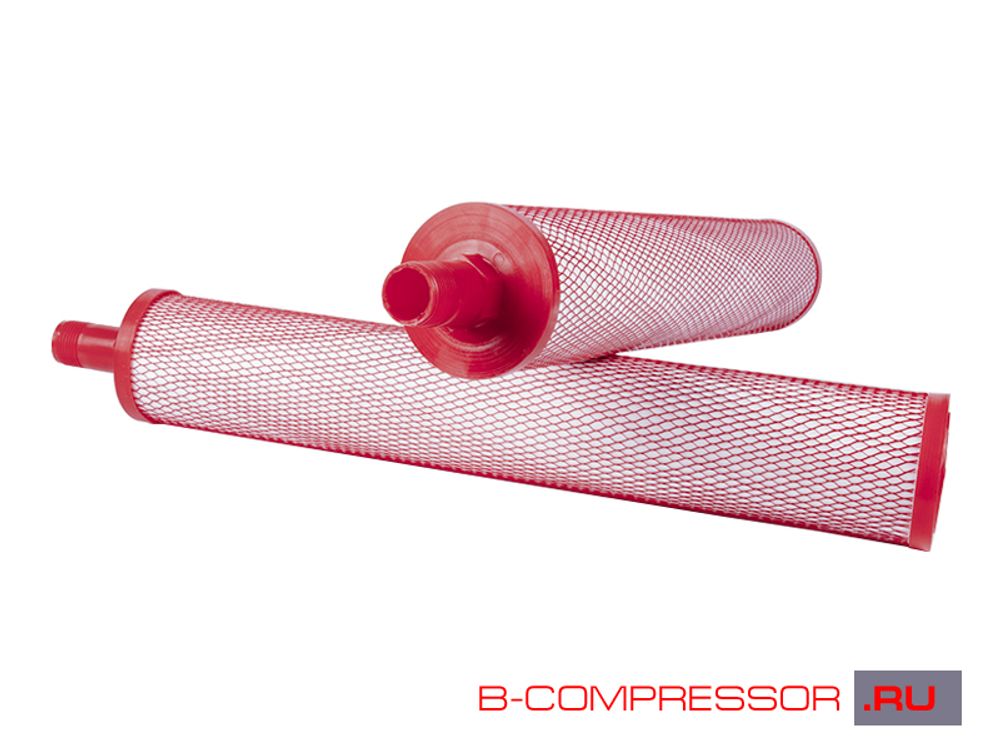

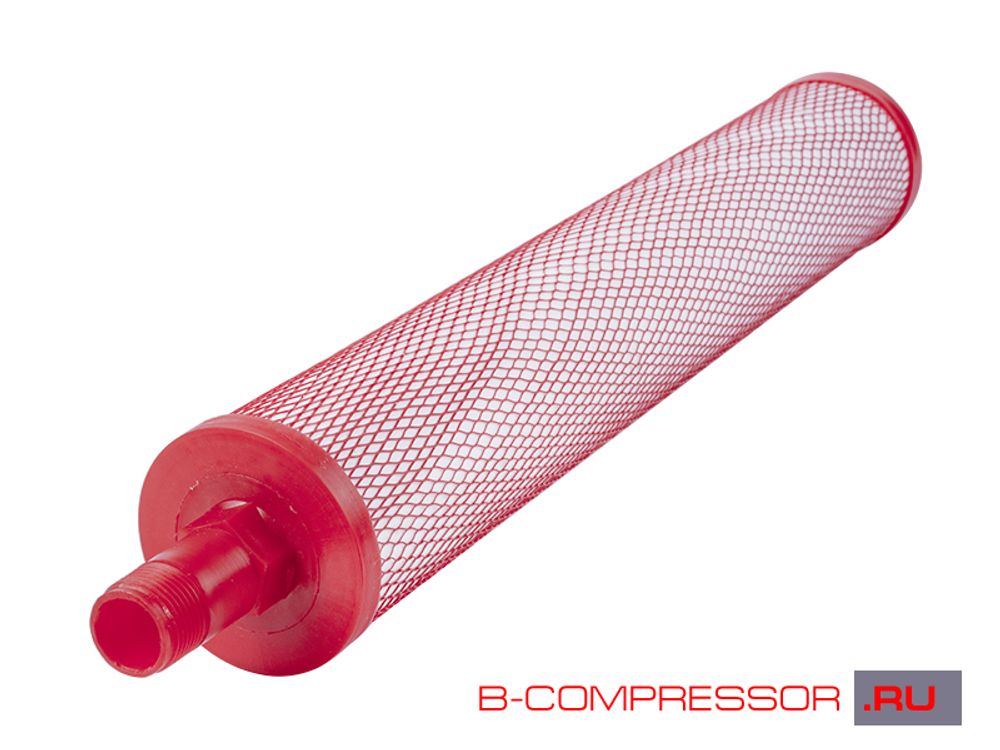

Конструктив устройства предполагает наличие пластмассового стержня, на который нанесен многослойный пористый фильтрующий материал, поверх которого накладывается капроновая сетка, выполняющая функции дренажа. Именно по ней и стекают капли отфильтрованной водно-масляной суспензии.

С торцевой части устройство фильтрант защищен пластмассовой крышкой, а с другой стороны установлен патрубок синего цвета, через который и подается в фильтрующий модуль энергоноситель.

Рекомендации по замене фильтроэлементов

Бессрочных фильтрующих устройств пока нет, поэтому и в магистральных фильтрах предусмотрены сменные фильтроэлементы, замена которых производится при увеличении гидравлического сопротивления модуля на 0,1 МПа по сравнению с этим показателем с новым элементом. Если затягивать срок смены фильтроэлемента, то процесс очистки потока не будет таким эффективным, как указано в техпаспорте, а значит, пневмоинструмент будет получать энергоресурс, не соответствующий требованиям по качеству.

Срок использования фильтроэлемента зависит от таких параметров как качество атмосферного воздуха, наличие фильтрующих составляющих в компрессорной установке, производительности пневмостанции.

Смена фильтроэлемента осуществляется в следующем порядке:

• магистральный фильтр отсоединяется от пневмосети;
• путем сброса уравнивается внутреннее и атмосферное давление;
• выкручивается фильтроэлемент, выработавший свой ресурс;
• очищается корпус модуля от загрязняющих отложений;
• устанавливается новый фильтроэлемент;
• ФМ подсоединяется к пневмосети.

На сайте нашей компании вы можете купить качественные сменные фильтроэлементы для ФМ 300/10 по заводской цене. Мы доставим ваш заказ без задержек, так как располагаем собственным складом компрессорного оборудования и комплектующих Бежецкого завода «АСО». Также мы оказываем услуги замены фильтроэлементов, обслуживания и ремонта компрессорного оснащения.

По всем вопросам касательно покупки фильтроэлементов и их замены обращайтесь к компетентным специалистам компании «Бежецкие компрессоры» на электронную почту mail@b-compressor.ru или по телефонам:

8 (800) 350 02 64 – звонок бесплатный по РФ

+7 (495) 107 02 64 – для звонков из Москвы
