"Автоcпецоборудование"

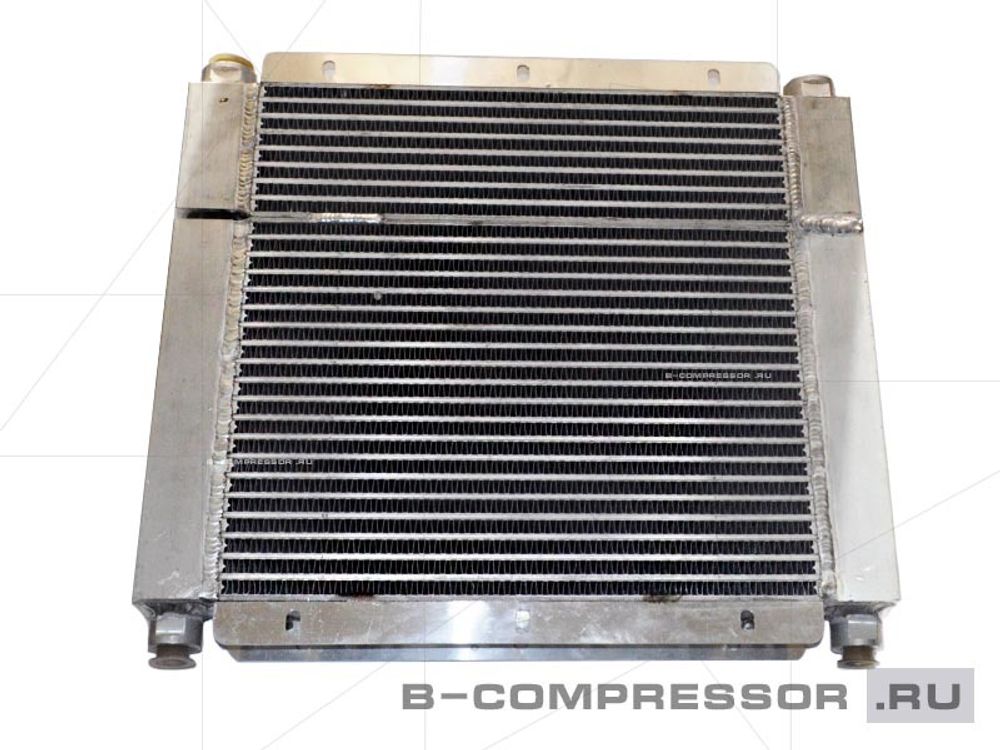

Блок охлаждения состоит из двухсекционного радиатора пластинчатого типа, выполнен из алюминиевого сплава и служит для охлаждения масла и воздуха.
Применяемость
Данный масло-воздушный охладитель устанавливается на винтовые компрессоры Бежецкого завода АСО с частотным регулированием (серия ESQ) мощностью электродвигателя 15 кВт:
- АСО-ВК15/8-500 ESQ, старые наименования АСО-ВК-2,2/10 – 500М1, модель ВК-55М1 ЕSQ
- АСО-ВК15/10-500 ESQ, старые наименования АСО-ВК-2,8/8 – 500М1, модель ВК-55М1-01 ЕSQ
- АСО-ВК15/13-500 ESQ, старые наименования АСО-ВК-2,5/10 – 500М1, модель ВК-55М1-02 ЕSQ
Принцип работы
Если температура масла на входе в термостат превышает установленную величину (700С / 1580F), начинается процесс регулирования и часть масла направляется через масляный радиатор, для охлаждения. При повышении температуры еще на 150С клапан термостата полностью закрывается (подвижная гильза смещается) и весь поток масла направляется через масляный радиатор.
Компоновка радиатора

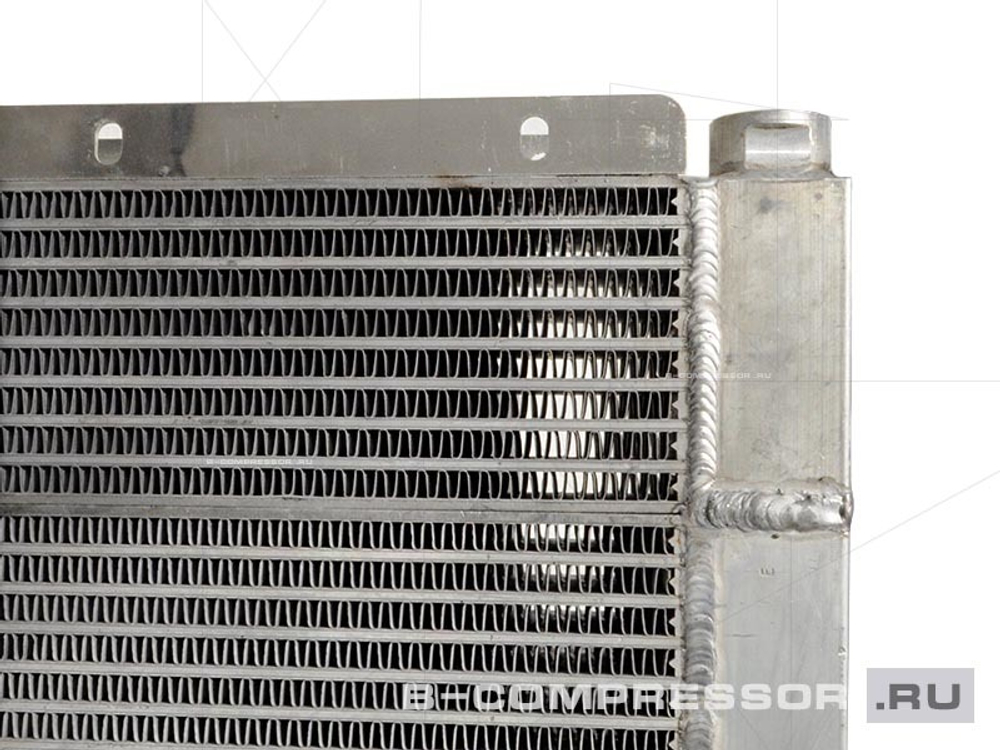

- рёбра охлаждения
- секция охлаждения масла
- секция охлаждения воздуха
- планка крепёжная.

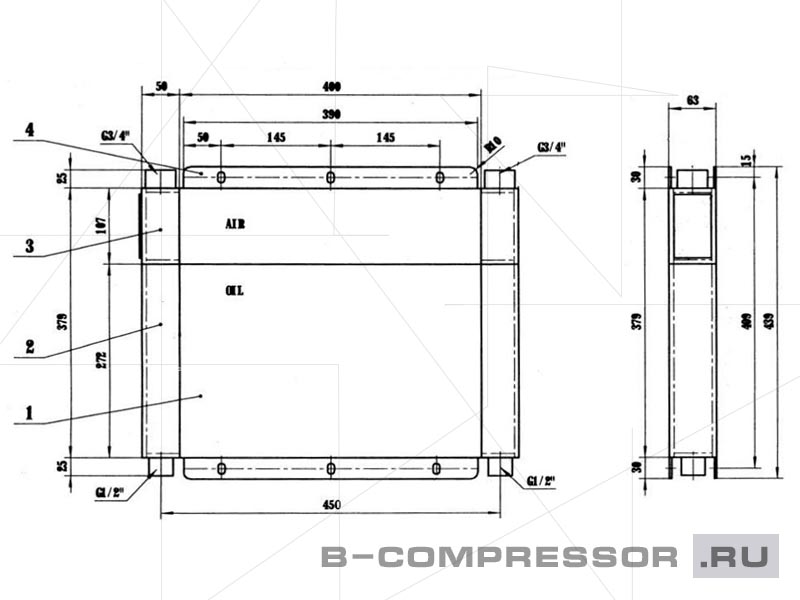

Чертёж радиатора
Техническое обслуживание
Проводится после ежесменного ТО через каждые 250 часов работы компрессора. Включает в себя очистку наружной поверхности радиатора. Производится путём продувки охлаждающих ребер сжатым воздухом.
Купить радиатор винтового компрессора АСО ВК 55М1 ESQ Вы можете как по безналичному расчёту, так и от частного лица, оплатив по карте или же наличными.
Данный масло-воздушный охладитель устанавливается на винтовые компрессоры Бежецкого завода АСО с частотным регулированием (серия ESQ) мощностью электродвигателя 15 кВт АСО-ВК15 ESQ (ВК-55М1 ЕSQ)
