Ресивер вертикальный РВ 500-01/10 (-60с) фото
Предзаказ
()

Ресивер вертикальный РВ 500-01/10 (-60с)

Добавить в сравнение
Выбрать
    Характеристики
    Давление бар
    10
    Объём ресивера л
    500
    ГОСТ/ТУ
    ТУ 3615-030-03082926-2004
    Масса кг
    162
    Упаковка
    обрешетка деревянная
    Все характеристики

    Ресивер вертикальный РВ 500-01/10 (-60с). Комплект поставки: ресивер, предохранительный клапан, манометр и паспорт сосуда работающего под давлением.

    Описание

    Распространение пневматического оснащения, успешно приходящего на замену электроприводных аналогов, приводит к повышению спроса на компрессорное оборудование. И не только основное, но и дополнительное, выполняющее функции подготовки воздуха перед подачей к потребителю. Например, вертикальные ресиверы РВ 500-01/10, выпускаемые на производственных площадях Бежецкого завода «АСО», востребован и постоянно есть в наличии на нашем складе.

    Аппарат характеризуется оптимальным объемом сосуда, которого иногда хватает на 10-15 минут работы пневмоинструмента, расходующего до 50 литров энергоносителя в минуту. Это могут быть пневмопистолеты, краскопульты и микрооборудование, работающее на энергии сжатого воздуха.

    Применение

    В основу при разработке ресивера был положен принцип сохранения излишков пневморесурса, который потом можно использовать, даже не запуская компрессорную станцию. Конечно, это непродолжительно по времени, но иногда позволяет выполнить задание без энергозатрат на работу компрессора. Длительность работы пневмоинструмента при этом находится в прямой зависимости от расхода энергоресурса в минуту. Если же компрессор запущен, то в силах агрегата обеспечить и другие результаты. Например:

    • частичное осушение воздуха и отвод масляных вкраплений;
    • устранение явления пневмоударов, появляющегося при эксплуатации поршневого компрессора из-за возвратно-поступательного движения поршней в блоке сжатия воздуха;
    • приведение к единому показателю давлений пневмопотоков, нагнетаемых в систему пневмостанциями разного типа и производительности;
    • оптимизация режима эксплуатации основного и дополнительного пневмооборудования, при котором сокращается количество перезапусков пневмоагрегата;
    • снижение доли энергозатрат в себестоимости производимого товара;
    • повышение эффективности эксплуатации, а значит и срока эксплуатационной пригодности пневмооснащения.

    Особенности конструкции

    Представлена данная модель в качестве вертикально ориентированного сосуда объемом 500 литров, который способен работать при рабочем давлении до 10 атмосфер. Аппарат оснащен аварийным (предохранительным) клапаном, манометром и сливным краном для отверстия в днище, через которое отводится конденсат.

    Температурный режим эксплуатации, климатическое исполнение и возможность размещать агрегат на небольшой площади позволят установить аппарат как в помещении, так и на открытом воздухе.

    В комплектацию поставки, помимо ресивера, входят аварийный клапан, манометр и сливной кран. При поломке этих частей их можно заказать в нашей компании, ведь на нашем складе всегда есть запас необходимых запчастей.

    Защитное покрытие сосуда обеспечивается напылением порошкового красителя, что осуществляется в автоматическом режиме на площадях завода. Такая защита обеспечивает отсутствие негативного воздействия на целостность «колбы», которая при иных обстоятельствах стала бы результатом воздействия неблагоприятных факторов внешней среды, и прежде всего – воды, влаги, содержащейся в воздухе.

    Заканчивая производственный цикл, агрегат отправляется на испытания на тестовом стенде, где для него создаются условия, максимально приближенные к критическим условиям эксплуатации в реальности. Только при получении позитивного заключения о прохождении тестирования устройство получит технический паспорт и гарантию производителя.

    Поскольку аппарат относится к четвертой группе сосудов, работающих под давлением, то нет необходимости регистрировать ресивер в учреждениях Росгостехнадзора.

    Принцип действия по отводу конденсата

    Осушение воздуха – не основная функция ресивера, поэтому снижение концентрации влаги и отбор масла из пневмопотока можно воспринимать как бонус. Если более жесткие требования к влажности и содержанию масла в энергоносителе, то лучше задействовать осушитель и магистральный фильтр, для которых упомянутые функции являются основным назначением. Это оснащение имеется в нашем каталоге и его можно выбрать прямо сейчас. Но если требования стандартные, а влажность атмосферы невелика, то можно обойтись и ресивером.

    Каким образом энергоноситель «освобождается» от производных воды и масла? Это происходит благодаря физическим свойствам жидкостей и воздуха. При расширении в объеме пневмопоток сильно охлаждается. Это происходит внутри «колбы» воздухосборника. При этом процессе достигается температура «точки росы», и капли конденсата оседают на внутренней поверхности ресивера. Далее эмульсия, состоящая из воды и масла, стекает на дно аппарата и выводится через кран слива конденсата за пределы пневмосистемы.

    Причиной высокого содержания влаги в пневморесурсе является влажность атмосферного воздуха. При сжимании в объеме один литр сжатого воздуха получает столько влаги, сколько имеется в трех-четырех литрах воздуха атмосферного давления. Высокую влажность атмосферных пластов можно наблюдать над береговыми зонами, где высока штормовая активность, а также в зонах с большим количеством дождливых или туманных дней в году.

    Содержание масла в энергоресурсе объясняется просто: при сжатии воздух контактирует с масляной смазкой, впрыскиваемой в поршневой или винтовой блок компрессора. Если в пневмостанции процесс маслоотбора неэффективный, то в магистраль попадает пневмопоток с аэрозольными производными масляной смазки.

    Высокое содержание воды и масла в энергопотоке грозит преждевременным выходом из строя пневмооборудования, а также быстрым износом трубопроводов пневмомагистрали. При снижении концентрации этих составляющих такая вероятность сокращается в разы. Все элементы пневмосистемы, находящиеся после ресивера, в этом случае меньше подвержены воздействию коррозии.

    Условия эксплуатации

    Для длительной работоспособности агрегата необходимо позаботиться об условиях, в которых он эксплуатируется. Прежде всего, температура окружающего воздуха не должна выходить за рамки диапазона от -60 до +45 градусов. при этом верхняя граница для температуры стенки сосуда может подниматься до +100°С.

    Перед монтажом ресивера необходимо удостовериться, что поблизости нет источников, способных стать причиной резкого повышения или охлаждения воздуха. Это относится к источникам перегретого воздуха и к емкостям с веществами замораживающего характера. При невозможности выполнить монтаж в помещении в отдалении от таких мест, лучше установить ресивер на улице, обеспечив защиту сосуду от переохлаждения и перегрева, возможных вследствие атмосферных явлений.

    Необходимо отслеживать показания манометра, чтобы предотвратить возможность разрыва, если внезапно снизится расход пневмоэнергии, а компрессор будет в том же режиме нагнетать энергоноситель в ресивер. Это может случиться, если используется компрессор не инверторного типа, то есть не регулируется в автоматическом порядке по производительности. Исправить аварийную ситуацию можно только выключив пневмостанцию или сбросив воздух через предохранительный клапан.

    Не забывайте в конце каждой рабочей смены сливать конденсат. Особенно, если высока влажность атмосферного воздуха. Это позволит обеспечить более эффективное осушение энергоносителя и предотвратит отложение на внутренней стенке сосуда маслянистых наслоений. Собираемую в специальную емкость водно-масляную эмульсию утилизируйте в установленном порядке.

    Обслуживание

    Как сосуд, работающий под давлением, ресивер обслуживается и ремонтируется персоналом, имеющим специальный допуск к таким операциям. В нашей компании все специалисты имеют допуск к работе с такими аппаратами. На все примененные запчасти и выполненные работы мы выдаем гарантию.

    Для проведения обслуживающих процедур воздух сбрасывается через предохранительный клапан,   воздухосборник отключается от пневмосистемы, конденсат сливается. Никакие работы проводиться с сосудом, когда он под давлением, не должны.

    «Колба» ресивера очищается промыванием или продувкой мощным пневмопотоком, способным устранить все загрязнения на внутренних стенках сосуда, скопившиеся за время эксплуатации.

    При обслуживании особое внимание уделяется манометру и предохранительному клапану. Это оснащение должно быть работоспособным и функционировать при необходимости. Это позволит избежать аварийных ситуаций или при их возникновении оперативно внести коррективы в режим функционирования пневмосистемы.


    Мы предлагаем вертикальные ресиверы РВ 500-01/10 по цене производителя – Бежецкого завода «АСО». Для нас важно, чтобы купленный вами аппарат работал исправно, имел сертификат соответствия и удовлетворял системе стандартов, предъявляемых к основному и дополнительному компрессорному оборудованию.

    В нашем каталоге вы найдете позиции компрессорных установок, ресиверов, осушителей, магистральных фильтров и запчастей к этому оборудованию, на которое можно оформить заказ в любое удобное для вас время. Наши менеджеры свяжутся с вами, увидев вашу заявку. Мы, располагая собственным складом техники, доставим вам заказ по указанному адресу в минимальные сроки.

    При наличии сомнений в правильности выбора, необходимости выполнить ППР или техобслуживание ресиверов, а также если у вас еще остались вопросы, касающиеся эксплуатационных особенностей, свяжитесь с компетентными специалистами компании «Бежецкие компрессоры» по электронной почте mail@b-compressor.ru или по телефонам:

    8 (800) 350 02 64 – звонок бесплатный по РФ

    +7 (495) 107 02 64 – для звонков из Москвы

    Отзывы
    Характеристики
    Описание
    Отзывы
    Характеристики
    Давление бар
    10
    Объём ресивера л
    500
    ГОСТ/ТУ
    ТУ 3615-030-03082926-2004
    Масса кг
    162
    Упаковка
    обрешетка деревянная
    Габариты мм
    690х630х2060
    Выход, дюймы
    1-1/4
    Тип ресивера
    вертикальный
    Производитель
    Бежецкий завод АСО
    Страна производитель
    Россия
    Климатическое исполнение
    УХЛ 4.2
    Передвижной/стационарный
    стационарный
    Описание

    Распространение пневматического оснащения, успешно приходящего на замену электроприводных аналогов, приводит к повышению спроса на компрессорное оборудование. И не только основное, но и дополнительное, выполняющее функции подготовки воздуха перед подачей к потребителю. Например, вертикальные ресиверы РВ 500-01/10, выпускаемые на производственных площадях Бежецкого завода «АСО», востребован и постоянно есть в наличии на нашем складе.

    Аппарат характеризуется оптимальным объемом сосуда, которого иногда хватает на 10-15 минут работы пневмоинструмента, расходующего до 50 литров энергоносителя в минуту. Это могут быть пневмопистолеты, краскопульты и микрооборудование, работающее на энергии сжатого воздуха.

    Применение

    В основу при разработке ресивера был положен принцип сохранения излишков пневморесурса, который потом можно использовать, даже не запуская компрессорную станцию. Конечно, это непродолжительно по времени, но иногда позволяет выполнить задание без энергозатрат на работу компрессора. Длительность работы пневмоинструмента при этом находится в прямой зависимости от расхода энергоресурса в минуту. Если же компрессор запущен, то в силах агрегата обеспечить и другие результаты. Например:

    • частичное осушение воздуха и отвод масляных вкраплений;
    • устранение явления пневмоударов, появляющегося при эксплуатации поршневого компрессора из-за возвратно-поступательного движения поршней в блоке сжатия воздуха;
    • приведение к единому показателю давлений пневмопотоков, нагнетаемых в систему пневмостанциями разного типа и производительности;
    • оптимизация режима эксплуатации основного и дополнительного пневмооборудования, при котором сокращается количество перезапусков пневмоагрегата;
    • снижение доли энергозатрат в себестоимости производимого товара;
    • повышение эффективности эксплуатации, а значит и срока эксплуатационной пригодности пневмооснащения.

    Особенности конструкции

    Представлена данная модель в качестве вертикально ориентированного сосуда объемом 500 литров, который способен работать при рабочем давлении до 10 атмосфер. Аппарат оснащен аварийным (предохранительным) клапаном, манометром и сливным краном для отверстия в днище, через которое отводится конденсат.

    Температурный режим эксплуатации, климатическое исполнение и возможность размещать агрегат на небольшой площади позволят установить аппарат как в помещении, так и на открытом воздухе.

    В комплектацию поставки, помимо ресивера, входят аварийный клапан, манометр и сливной кран. При поломке этих частей их можно заказать в нашей компании, ведь на нашем складе всегда есть запас необходимых запчастей.

    Защитное покрытие сосуда обеспечивается напылением порошкового красителя, что осуществляется в автоматическом режиме на площадях завода. Такая защита обеспечивает отсутствие негативного воздействия на целостность «колбы», которая при иных обстоятельствах стала бы результатом воздействия неблагоприятных факторов внешней среды, и прежде всего – воды, влаги, содержащейся в воздухе.

    Заканчивая производственный цикл, агрегат отправляется на испытания на тестовом стенде, где для него создаются условия, максимально приближенные к критическим условиям эксплуатации в реальности. Только при получении позитивного заключения о прохождении тестирования устройство получит технический паспорт и гарантию производителя.

    Поскольку аппарат относится к четвертой группе сосудов, работающих под давлением, то нет необходимости регистрировать ресивер в учреждениях Росгостехнадзора.

    Принцип действия по отводу конденсата

    Осушение воздуха – не основная функция ресивера, поэтому снижение концентрации влаги и отбор масла из пневмопотока можно воспринимать как бонус. Если более жесткие требования к влажности и содержанию масла в энергоносителе, то лучше задействовать осушитель и магистральный фильтр, для которых упомянутые функции являются основным назначением. Это оснащение имеется в нашем каталоге и его можно выбрать прямо сейчас. Но если требования стандартные, а влажность атмосферы невелика, то можно обойтись и ресивером.

    Каким образом энергоноситель «освобождается» от производных воды и масла? Это происходит благодаря физическим свойствам жидкостей и воздуха. При расширении в объеме пневмопоток сильно охлаждается. Это происходит внутри «колбы» воздухосборника. При этом процессе достигается температура «точки росы», и капли конденсата оседают на внутренней поверхности ресивера. Далее эмульсия, состоящая из воды и масла, стекает на дно аппарата и выводится через кран слива конденсата за пределы пневмосистемы.

    Причиной высокого содержания влаги в пневморесурсе является влажность атмосферного воздуха. При сжимании в объеме один литр сжатого воздуха получает столько влаги, сколько имеется в трех-четырех литрах воздуха атмосферного давления. Высокую влажность атмосферных пластов можно наблюдать над береговыми зонами, где высока штормовая активность, а также в зонах с большим количеством дождливых или туманных дней в году.

    Содержание масла в энергоресурсе объясняется просто: при сжатии воздух контактирует с масляной смазкой, впрыскиваемой в поршневой или винтовой блок компрессора. Если в пневмостанции процесс маслоотбора неэффективный, то в магистраль попадает пневмопоток с аэрозольными производными масляной смазки.

    Высокое содержание воды и масла в энергопотоке грозит преждевременным выходом из строя пневмооборудования, а также быстрым износом трубопроводов пневмомагистрали. При снижении концентрации этих составляющих такая вероятность сокращается в разы. Все элементы пневмосистемы, находящиеся после ресивера, в этом случае меньше подвержены воздействию коррозии.

    Условия эксплуатации

    Для длительной работоспособности агрегата необходимо позаботиться об условиях, в которых он эксплуатируется. Прежде всего, температура окружающего воздуха не должна выходить за рамки диапазона от -60 до +45 градусов. при этом верхняя граница для температуры стенки сосуда может подниматься до +100°С.

    Перед монтажом ресивера необходимо удостовериться, что поблизости нет источников, способных стать причиной резкого повышения или охлаждения воздуха. Это относится к источникам перегретого воздуха и к емкостям с веществами замораживающего характера. При невозможности выполнить монтаж в помещении в отдалении от таких мест, лучше установить ресивер на улице, обеспечив защиту сосуду от переохлаждения и перегрева, возможных вследствие атмосферных явлений.

    Необходимо отслеживать показания манометра, чтобы предотвратить возможность разрыва, если внезапно снизится расход пневмоэнергии, а компрессор будет в том же режиме нагнетать энергоноситель в ресивер. Это может случиться, если используется компрессор не инверторного типа, то есть не регулируется в автоматическом порядке по производительности. Исправить аварийную ситуацию можно только выключив пневмостанцию или сбросив воздух через предохранительный клапан.

    Не забывайте в конце каждой рабочей смены сливать конденсат. Особенно, если высока влажность атмосферного воздуха. Это позволит обеспечить более эффективное осушение энергоносителя и предотвратит отложение на внутренней стенке сосуда маслянистых наслоений. Собираемую в специальную емкость водно-масляную эмульсию утилизируйте в установленном порядке.

    Обслуживание

    Как сосуд, работающий под давлением, ресивер обслуживается и ремонтируется персоналом, имеющим специальный допуск к таким операциям. В нашей компании все специалисты имеют допуск к работе с такими аппаратами. На все примененные запчасти и выполненные работы мы выдаем гарантию.

    Для проведения обслуживающих процедур воздух сбрасывается через предохранительный клапан,   воздухосборник отключается от пневмосистемы, конденсат сливается. Никакие работы проводиться с сосудом, когда он под давлением, не должны.

    «Колба» ресивера очищается промыванием или продувкой мощным пневмопотоком, способным устранить все загрязнения на внутренних стенках сосуда, скопившиеся за время эксплуатации.

    При обслуживании особое внимание уделяется манометру и предохранительному клапану. Это оснащение должно быть работоспособным и функционировать при необходимости. Это позволит избежать аварийных ситуаций или при их возникновении оперативно внести коррективы в режим функционирования пневмосистемы.


    Мы предлагаем вертикальные ресиверы РВ 500-01/10 по цене производителя – Бежецкого завода «АСО». Для нас важно, чтобы купленный вами аппарат работал исправно, имел сертификат соответствия и удовлетворял системе стандартов, предъявляемых к основному и дополнительному компрессорному оборудованию.

    В нашем каталоге вы найдете позиции компрессорных установок, ресиверов, осушителей, магистральных фильтров и запчастей к этому оборудованию, на которое можно оформить заказ в любое удобное для вас время. Наши менеджеры свяжутся с вами, увидев вашу заявку. Мы, располагая собственным складом техники, доставим вам заказ по указанному адресу в минимальные сроки.

    При наличии сомнений в правильности выбора, необходимости выполнить ППР или техобслуживание ресиверов, а также если у вас еще остались вопросы, касающиеся эксплуатационных особенностей, свяжитесь с компетентными специалистами компании «Бежецкие компрессоры» по электронной почте mail@b-compressor.ru или по телефонам:

    8 (800) 350 02 64 – звонок бесплатный по РФ

    +7 (495) 107 02 64 – для звонков из Москвы

    Отзывы
    Предзаказ

    Ресивер РВ 500-01/10

    ()
    ()
    Добавить в сравнение
    Характеристики
    Давление бар:
    10
    Объём ресивера л:
    500
    ГОСТ/ТУ:
    ТУ 3615-030-03082926-2004
    Масса кг:
    162
    Упаковка:
    обрешетка деревянная
    Габариты мм:
    690х630х2060
    Выход, дюймы:
    1-1/4
    Тип ресивера:
    вертикальный
    Производитель:
    Бежецкий завод АСО
    Страна производитель:
    Россия
    Климатическое исполнение:
    УХЛ 4.2
    Передвижной/стационарный:
    стационарный
    Все характеристики
    Описание

    Ресивер вертикальный РВ 500-01/10 (-60с). Комплект поставки: ресивер, предохранительный клапан, манометр и паспорт сосуда работающего под давлением.

    Показать полностью Свернуть
    Расширенная гарантия на оборудование 5 лет
    Доставка по РФ, в Казахстан, в Беларусь, в Армению и Киргизию
    Официальный представитель Бежецкого завода
    "Автоcпецоборудование"
    Нет в наличии

    Бесплатная доставка по Москве при заказе от 50000 руб.
    Расширенная гарантия на оборудование 5 лет
    Доставка по РФ, в Казахстан, в Беларусь
    Официальный представитель Бежецкого завода
    "Автоcпецоборудование"
    Аналогичные товары
    В наличии
    В НАЛИЧИИ на 02.04.25
    Предзаказ
    арт. РВ 500/10
    Ресивер вертикальный РВ 500/10. Комплект поставки: ресивер, предохранительный клапан, манометр...
    42 400 руб
    Нет в наличии
    Предзаказ
    арт. К3.02.01.000
    Ресивер для компрессора К3 поставляется с кронштейнами для крепления станины,...
    53 160 руб
    В наличии
    В НАЛИЧИИ на 02.04.25
    Предзаказ
    арт. РВ 500/16
    Благодаря вертикальному положению сосуда, компактным габаритам, не занимающие большую площадь,...
    45 100 руб
    Нет в наличии
    Предзаказ
    арт. РВ 500-02/10
    Ресивер объёмом 500 литров, изготавливается из нержавеющей стали 12Х18Н10Т. Рабочее...
    220 000 руб
    Нет в наличии
    Предзаказ
    арт. К30.02.00.000
    Основная задача, для которой и создан воздухосборник, – хранение излишков...
    69 045 руб
    В наличии
    Предзаказ
    арт. С415М1.03.01.000
    Устройство предназначено для хранения и подготовки пневморесурса перед подачей на...
    41 176 руб
    Нет в наличии
    Предзаказ
    арт. К30.02.01.000
    Основное направление, для которого ресивер используется в качестве отдельного элемента...
    53 487 руб
    Нет в наличии
    Предзаказ
    арт. С416М-02.02.00.000

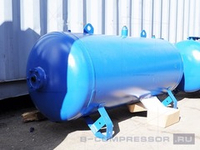

    Ресивер для компрессора С416М-02. Комплект поставки: ресивер, реле давления, предохранительный...
