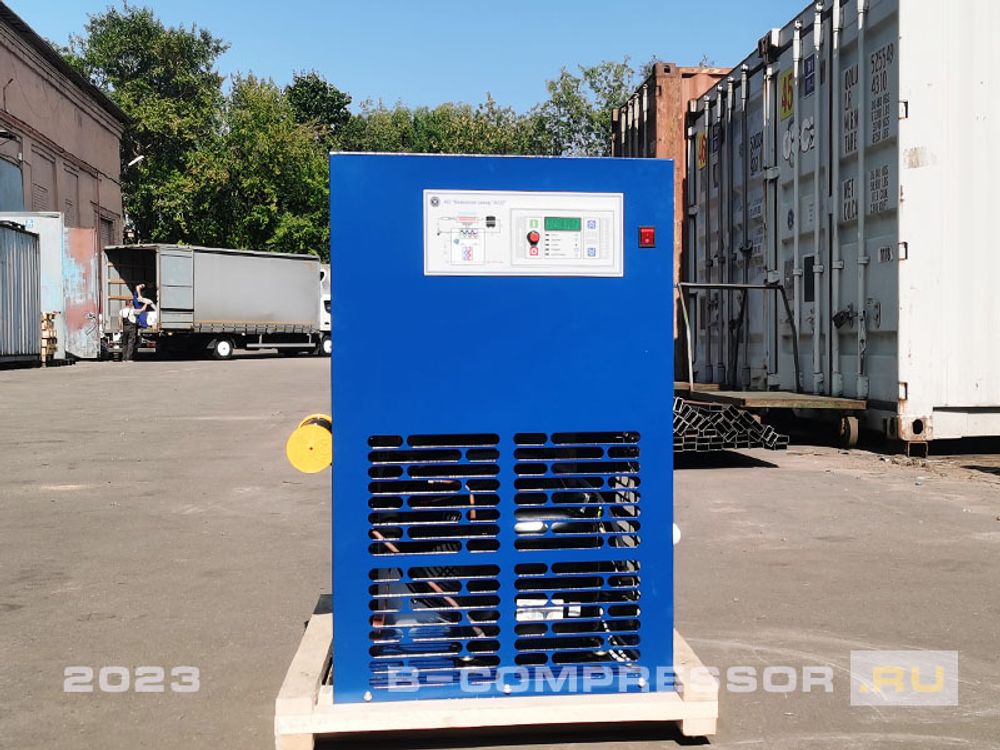

Осушитель ОВ-180М1

Одна из самых больших проблем на предприятиях, где эксплуатируется пневматическое оснащение, инструменты, технологические линии – коррозия трубопроводов магистральных пневмосетей и выход из строя оборудования и техники, работающих на энергии сжатого воздуха. Это происходит из-за высокой концентрации влаги в пневмопотоке, вырабатываемом компрессорами, в конструкции которых не предусмотрен процесс отвода водяных паров.

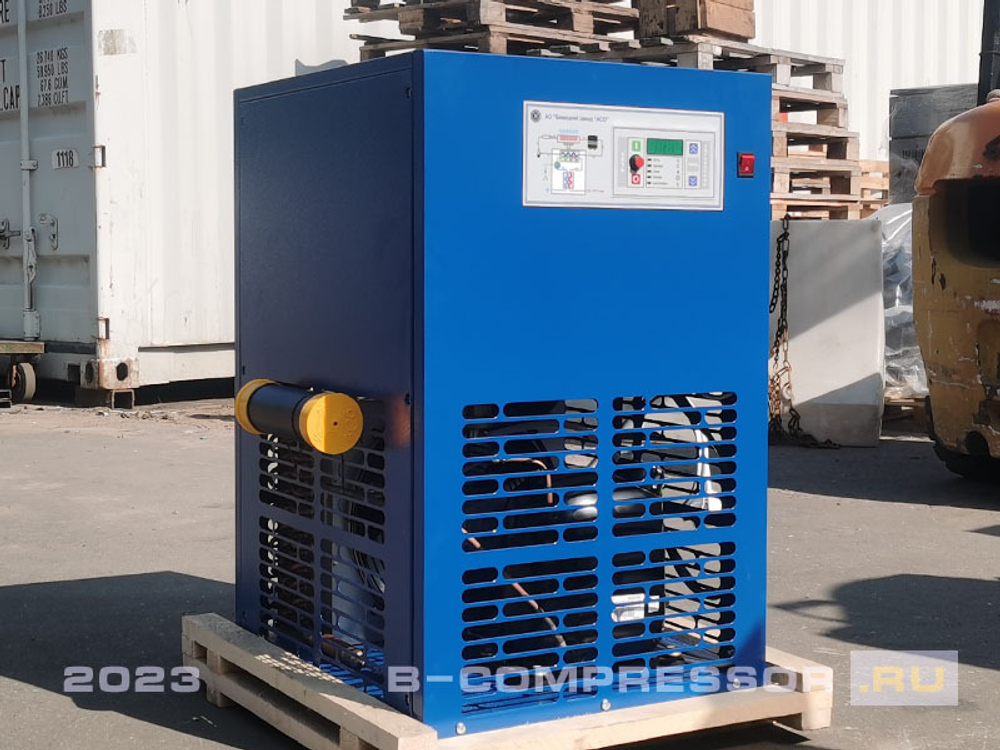

Бежецкий завод АСО предлагает осушитель воздуха ОВ-180М1, способный в минуту обрабатывать до 3000 литров пневмосмеси рабочим давлением 16 бар. Это стационарный аппарат рефрижераторного типа компактных размеров, выполненный в соответствии с климатическим стандартом УХЛ 4.2. Агрегат эффективно отводит влагу при температуре окружающей среды от 15 до 35 градусов по Цельсию. Функционирует благодаря электродвигателю мощностью 0,85 кВт, подключаемого к энергосети напряженим 220 вольт.

Оптимальным местом для монтажа устройства служит цеховое помещение или мастерская, где установлен компрессор, в непосредственной близости от источника пневмопотока.

Назначение и принцип действия

Применение осушителя однозначно – отвод влаги из пневморесурса, вырабатываемого компрессором. Устройство монтируется рядом с компрессорной установкой, являясь промежуточным звеном между источником и потребителем пневмоэнергии. Используется в компрессорных группах, где в конструкции пневмонагнетателя не предусмотрен осушитель.

Принцип функционирования основан на физических свойствах водяных паров конденсироваться при резком снижении температуры.

Особенности конструкции

В двухконтурном агрегате по одному контуру проходит пневмопоток, а по другому – хладагент R134a. Фреоновый контур заходит только в один теплообменный блок, а воздушный проходит по обоим блокам. На вход в осушитель подается пневмопоток температурой 15-45 градусов. При более высоких значениях необходимо предварительное охлаждение перед поступлением в устройство.

При охлаждении происходит двухступенчатое снижение температуры потока:

• воздушно-воздушный теплообменник остужает до температурных показателей, оптимальных для взаимодействия с фреоновой средой;
• фреоново-воздушный теплообменник осуществляет целевое охлаждение до указанной «точки росы» – 1-5 градусов, здесь и конденсируются водяные пары.

Влагоотделитель – следующая ступень, куда поступает охлажденная смесь. Вода собирается в емкость, а сжатый воздух следует на выход из осушителя, проходя еще раз через воздушно-воздушный термообменный блок.

Благодаря специальному клапану для слива конденсата вода удаляется из агрегата.

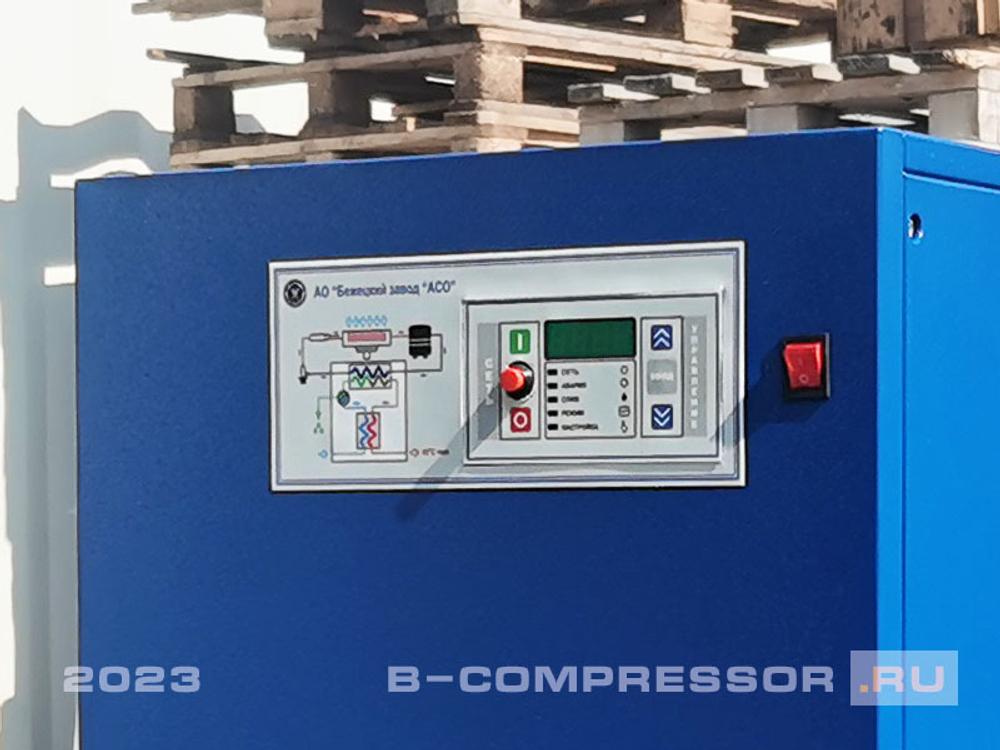

Для управления осушителем предусмотрен электронный блок с дисплеем. Можно выбрать один из способов функционирования:

• с использованием ручного управления;
• в автоматическом режиме;
• программирование.

На дисплее отражается вся необходимая оператору информация, включая:

• режим и параметры работы;
• настройки;
• сигналы о неисправностях, необходимости сервисного обслуживания и заправки хладагента.

Эти сигналы позволяют оперативно реагировать на полученную информацию и предотвращать серьезные поломки, требующие при восстановлении функциональной полноценности значительных затрат.

Обслуживание и ремонт

Как и любая другая техника, осушитель нуждается в периодическом осмотре и обслуживании. Производитель рекомендует придерживаться следующих пунктов:

• через каждые 40 часов проводить визуальное исследование процесса отвода конденсата;
• ежемесячно (каждые 200 часов) делать продувку конденсатора сжатым воздухом;
• через каждые2000 часов промывать фильтр и ребристый пакет конденсатора, очищать или менять сливной шланг.

Для заправки фреоном приглашайте только квалифицированных специалистов, так как малейшее нарушение целостности контура приведет к утечке хладагента и неэффективной работе устройства.

Мероприятия по ремонту агрегата в соответствии с самодиагностикой и результатами, высвечивающимися на табло, позволят поддерживать аппарат в действии и продлят срок его эксплуатационный пригодности.
