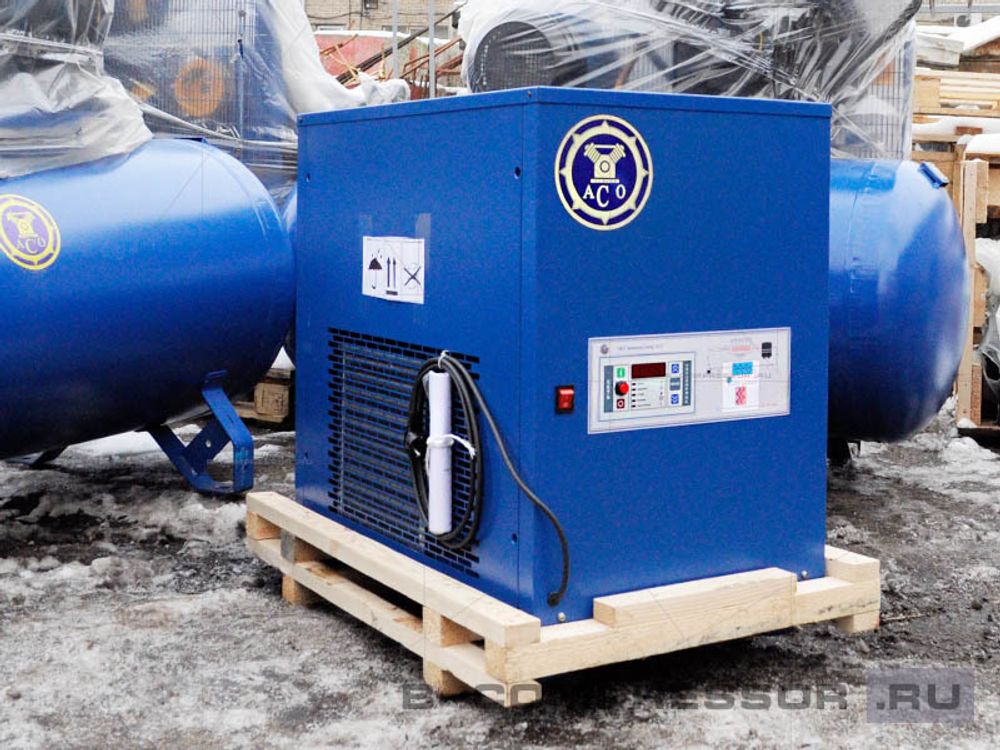

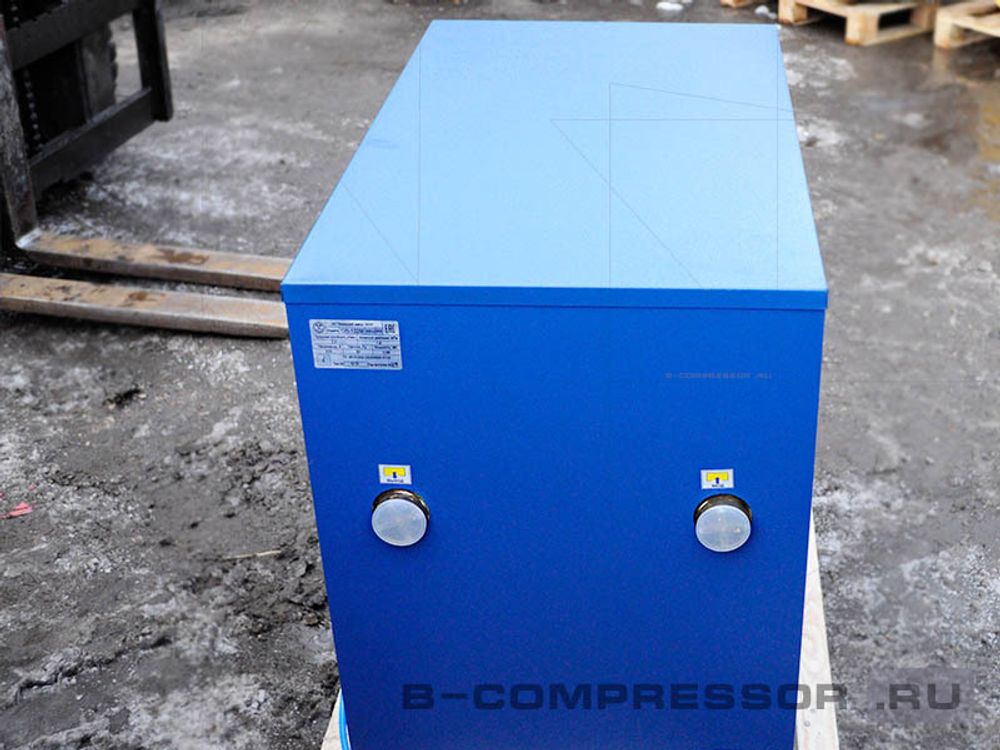

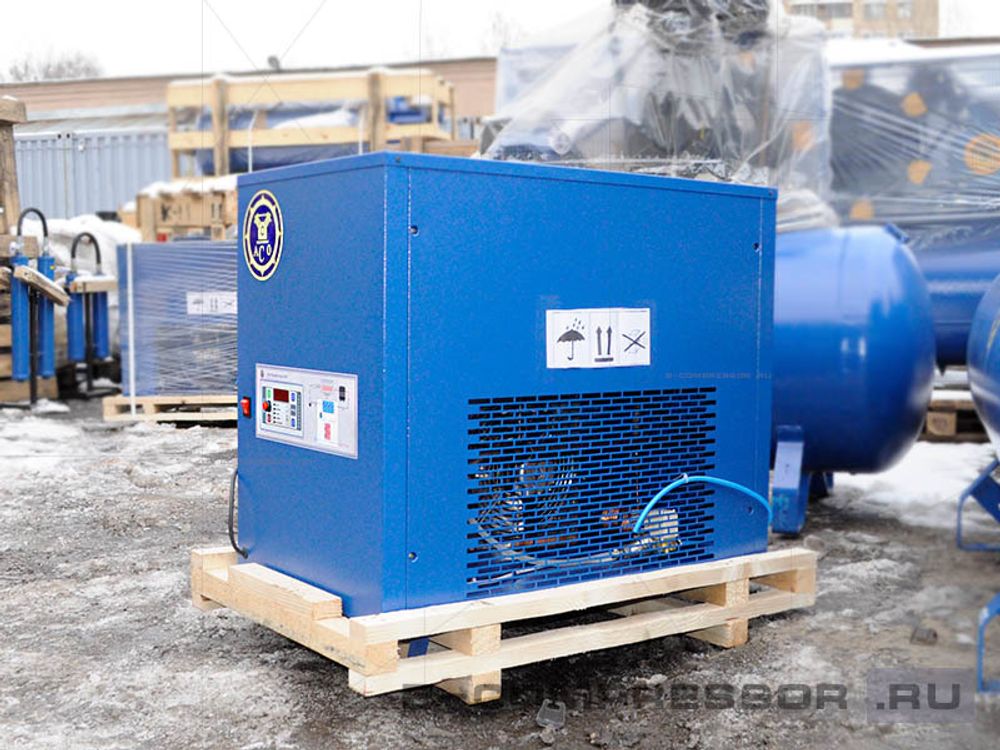

Осушитель ОВ-132М1

Для большинства промышленных предприятий применение пневматического оборудования уже стало привычным, так как позволяет уйти от высоких затрат электроэнергии. Замена пневмоинструментом электроаналоги позволяет значительно снизить затраты дорогостоящей электроэнергии. Однако при использовании пневмоэнергии, вырабатываемой компрессором, часто необходимо поддерживать высокие стандарты по качеству ресурса – его составу и влажности.

Производимые Бежецким заводом АСО осушители воздуха ОВ-132М1 применяются на многих предприятиях, где в эксплуатации находится высокоточное оснащение, работающее на пневмоэнергии. Предлагаемая модель представляет собой стационарное оборудование, выполненное в соответствии с климатическим стандартом УХЛ 4.2. Эффективно работает при температуре окружающей среды от 15 до 35 градусов тепла. Смонтировать устройство можно в составе компрессорной группы прямо в цеху или в мастерской, вблизи с компрессором.

Агрегат способен обрабатывать в минуту до 2200 литров пневмопотока давлением 16 бар. В качестве привода используется электродвигатель мощностью 0,36 кВт, подключаемый к бытовой сети напряжением 220V.

Назначение и принцип действия

Компрессор, в схеме которого не предусмотрен осушитель воздуха, не обеспечивает необходимый уровень влажности пневморесурса. Особенно, если место дислокации – это территория, размещенная на берегу водоема или относящаяся к климатической зоне, характеризующейся густыми туманами или  продолжительным сезоном дождей.

Высокая влажность воздушной смеси при ее сжатии в объеме пропорционально возрастает: чем меньше объем, тем выше концентрация воды на литр пневмопотока. Высокое содержание водяных паров в сжатом воздухе в конечном итоге приводит к процессам коррозии пневмомагистралей, а также к разрушению самого пневмоинструмента или технологического оборудования, работающего на этом виде энергии.

Обеспечить отвод воды с применением предлагаемой модели необходимо, когда конструкция компрессора не оснащена встроенным осушителем. Для максимального снижения концентрации влаги используется естественный процесс выпадения конденсата при охлаждении газа или достижение так называемой «точки росы».

Особенности конструкции

Достижение температуры «точки росы» обеспечивается двухэтапным снижением температуры входящего пневмопотока. На входе в осушитель сжатый воздух может иметь температурные показатели в диапазоне 15-45 градусов. Более высокие показатели свидетельствуют о необходимости обустройства предварительного охлаждения перед входом на процесс осушки.

Двухконтурная система охлаждения состоит из блоков воздушно-воздушного и фреоново-воздушного теплообмена. Первая стадия позволяет снизить температуру до оптимальной для эффективного процесса в фреоново-воздушном блоке.

С целью нивелирования процесса конденсирования фреона применяются капиллярная трубка и соленоидный клапан. Появляется возможность для компрессора обеспечивать циркуляцию хладагента по фреоновому контуру.

На второй стадии, достигая температуры в 1-5 градусов, воздушная смесь теряет влагу, и она отводится во влагоотделителе через специальный клапан слива конденсата. Такая функция работает в автоматическом или ручном режиме.

Координация функционирования агрегата возложена на электронный блок управления, имеющий возможность определять один из режимов работы аппарата:

• автоматическое управление;
• ручной режим;
• программирование параметров.

Дисплей блока управления отразит выбранный режим, параметры настройки, а также даст своевременный сигнал о приближающемся сроке заправки хладагентом, сервисного обслуживания или о появившейся проблеме (неисправности). Это позволяет оперативно реагировать на отклонения в работе агрегата и предпринимать соответствующие шаги для их устранения.

Обслуживание и ремонт

Инструкцией по эксплуатации технического средства предусмотрены следующие виды обслуживания через каждые:

• 40 часов – визуальный осмотр процесса работы;
• 200 часов – продувка конденсатора пневмопотоком;
• 2000 часов – промывка фильтра и конденсатора.

Хладагент (R134a) заправляют только подготовленные специалисты, имеющие специальный допуск.
