Осушитель ОВ 42

(0) Пока нет отзывов и оценок
(0) Пока нет отзывов и оценок

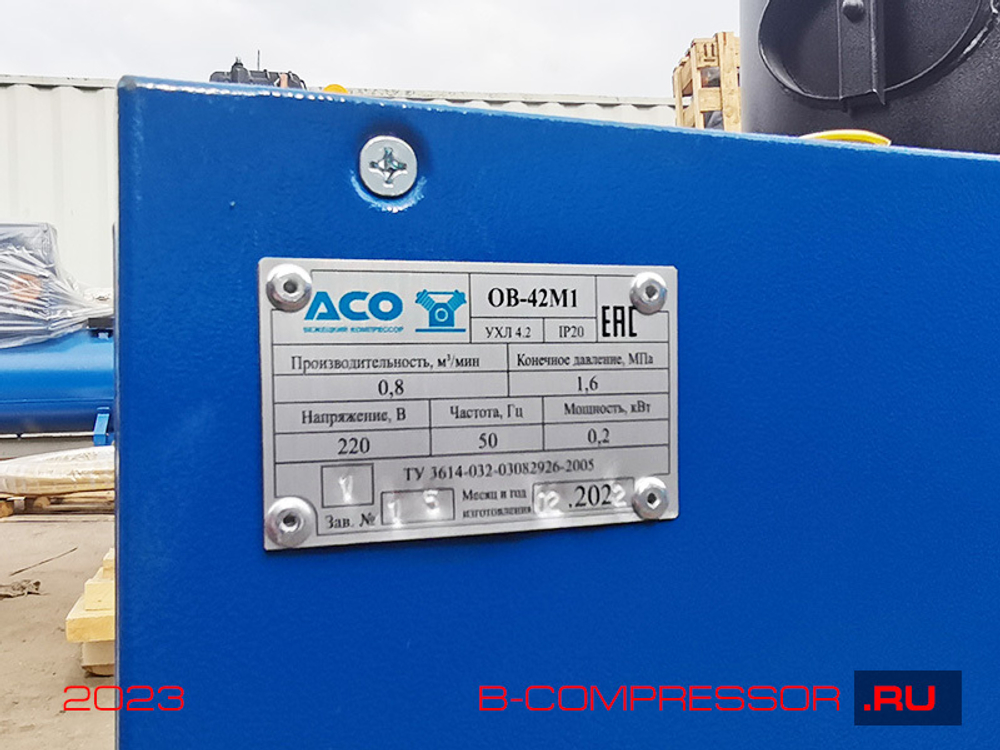

Характеристики
Производительность л/мин:
800
Давление бар:
16
Мощность кВт:
0.2
ГОСТ/ТУ:
ТУ 3614-032-03082926-2003
Масса кг:
30
Упаковка:
поддон деревянный
Управление:
электронный блок управления
Габариты мм:
400х370х660
Выход, дюймы:
1/2
Напряжение В:
220
Тип двигателя:
электрический
Производитель:
Бежецкий завод АСО
Встроенные фильтры:
нет
Страна производитель:
Россия
Климатическое исполнение:
УХЛ 4.2
Передвижной/стационарный:
стационарный
Регулировка производительности:
нет
Все характеристики
Описание

Осушитель сжатого воздуха ОВ-42М1 производительностью 800 литров в минуту и рабочим давлением 16 бар с точкой росы от +1С до +5С поставляется с паспортом изделия.

Показать полностью Свернуть
Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Нет в наличии

Расширенная гарантия на оборудование 5 лет
Доставка по РФ, в Казахстан, в Беларусь
Официальный представитель Бежецкого завода
"Автоcпецоборудование"
Характеристики
Описание
Отзывы
Характеристики
Производительность л/мин
800
Давление бар
16
Мощность кВт
0.2
ГОСТ/ТУ
ТУ 3614-032-03082926-2003
Масса кг
30
Упаковка
поддон деревянный
Управление
электронный блок управления
Габариты мм
400х370х660
Выход, дюймы
1/2
Напряжение В
220
Тип двигателя
электрический
Производитель
Бежецкий завод АСО
Встроенные фильтры
нет
Страна производитель
Россия
Климатическое исполнение
УХЛ 4.2
Передвижной/стационарный
стационарный
Регулировка производительности
нет
Описание

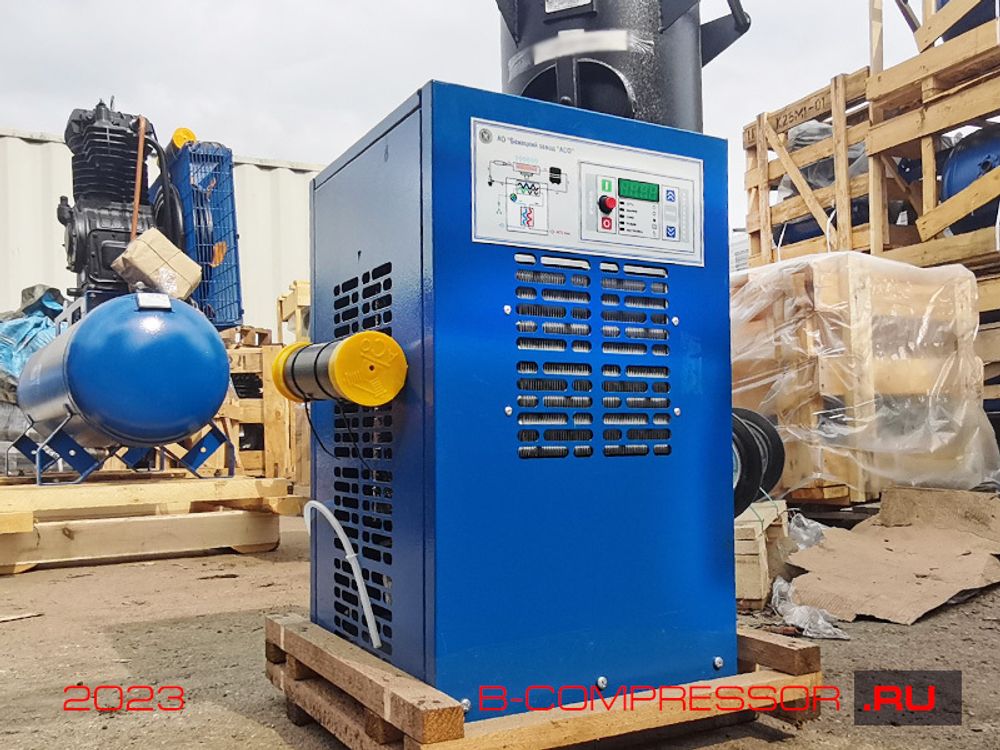

Осушитель воздуха рефрижераторного типа серии ОВ-42М1 предназначен для осушки потока сжатого воздуха при заданном давлении путем его охлаждения до температуры точки росы 1…5оС с последующим удалением образующегося при этом конденсата.

Промышленные потребности в сжатом воздухе в большинстве случаев требуют от энергоносителя соответствия высоким требованиям или системам стандартов по качеству. Часто вода, содержащаяся в пневмопотоке, вредит системе транспортирования воздушного потока, а также пневматическому оборудованию, которое работает на этом виде энергии.

Выпускаемый Бежецким заводом «АСО» осушитель ОВ-42М1 позволяет снизить влажность пневмопотока, опираясь на обычные физические процессы, когда при разнице температурных фронтов содержащаяся в потоке влага выпадает в виде росы.

Пропускная способность агрегата – 800 литров в минуту при давлении среды в 16 атмосфер. Это стационарный аппарат, выполненный в соответствии с системой климатических стандартов УХЛ 4.2.

Назначение и принцип действия

Ни один пневмоагрегат, использующий воздушную атмосферную смесь в качестве сырья для выработки пневмопотока, не способен поддерживать достаточный уровень влажности, если в конструкции нет оснащения для отвода воды. Во многих пневмостанциях зарубежного производства устройство для осушения воздуха  – элемент, входящий в типовую схему построения эффективного компрессорного оборудования.

Оснащение замечательно справляется с основной задачей, для которой, собственно, и было создано разработчиками, – отводом влаги из пневмопотока. Вырабатываемый компрессорами энергоноситель для питания пневмосетей или специфических инструментов, работающих на пневмоэнергии, подвергается быстрому охлаждению, в результате которого теряет большую часть входящей в него влаги.

В основу функционирования оборудования положен принцип выпадения росы при соприкосновении двух температурных фронтов. Поток охлаждается до 1-5 градусов тепла, что по сравнению с температурой пневмоструи, выходящей из компрессора, значительно ниже. Выпадающая влага отводится, благодаря специальному механизму, используемому для этой цели.

Особенности конструкции

Строение и простое, и сложное одновременно. Простота заключается в том, что используется процесс термообмена между двумя средами. Пары воды, находящиеся в пневмопотоке, конденсируются при охлаждении и отбираются во влагоотделителе.

Основной особенностью, обусловливающей сложность осушающей конструкции, является наличие двух теплообменников – воздушно-воздушного и фреоново-воздушного. Циркуляция воздушной и фреоновой среды происходит по двум независимым контурам. Два блока теплообмена обеспечивают снижение температуры сжатого воздуха в два этапа:

  • в воздушно-воздушном блоке термообмена происходит первая стадия охлаждения потока с температурными показателями, находящимися в пределах диапазона 15-45 градусов Цельсия. Более горячая воздушная смесь должна пройти предварительное охлаждение перед подачей в осушитель;
  • во фреоново-воздушном теплообменнике осуществляется окончательное температурное преобразование потока, благодаря работе хладагента R134a. Его циркуляцию обеспечивает специальный компрессор, являющийся составной частью конструкции. Подогрев и дросселирование фреона производится с применением соленоидного клапана и капиллярной трубки соответственно.

Выделившаяся на втором этапе охлаждения роса, отводится из агрегата благодаря специальному устройству слива конденсата. Осушенный пневмопоток подается в магистраль или на пневматическое оборудование напрямую.

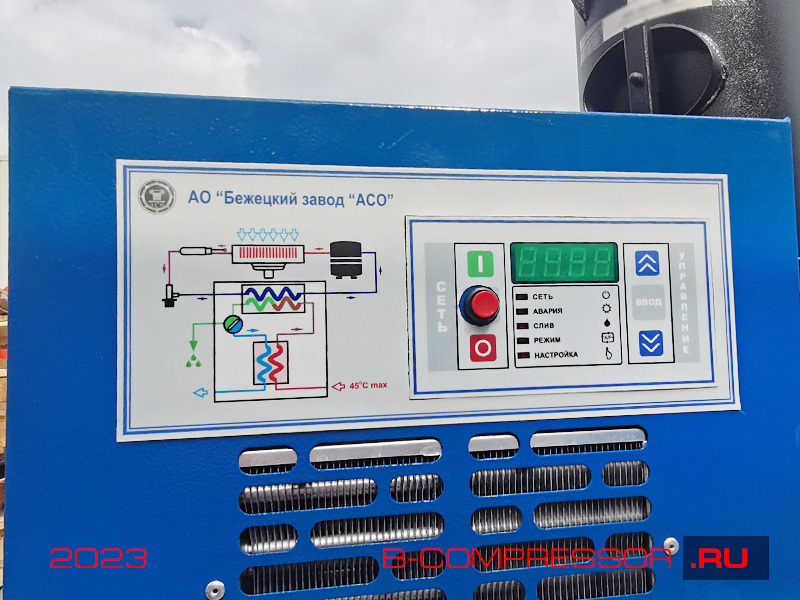

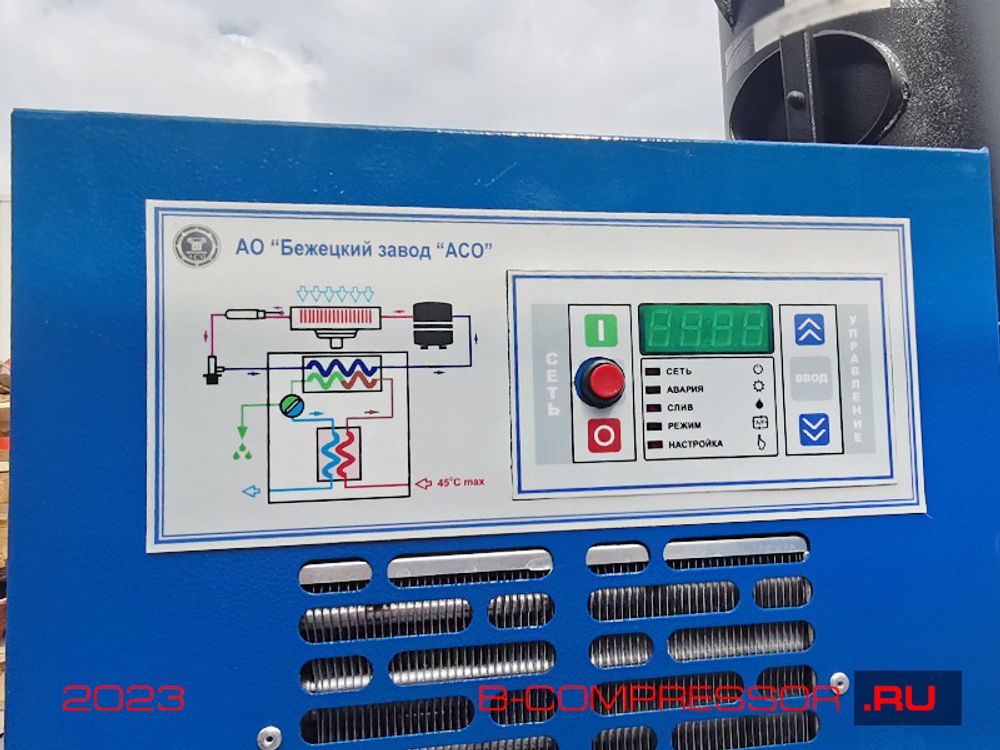

Управление возлагается на соответствующий блок, с помощью которого можно установить автоматический или ручной режим работы, а также режим программирования. На дисплее блока отражаются все параметры функционирования, программирования и выводится информация о возникающих неисправностях.

Обслуживание и ремонт

В инструкции по эксплуатации отражены действия, необходимые для обеспечения эффективной работы в течение длительного периода эксплуатации агрегата. Предусмотрен осмотр через каждые 40 часов наработки, продувка пневмоструей конденсатора – через каждые 200 часов, очистка и промывка конденсатора, а также очистка фильтра – каждые 2000 часов.

Среди рекомендаций производителя – обслуживание специалистами, прошедшими подготовку и имеющими допуск к работам по ремонту таких агрегатов. Заправка хладагентом осуществляется только профессионально подготовленным персоналом.


Купить осушитель сжатого воздуха ОВ-42 по цене производителя можно в нашем интернет-магазине при комплектации участка компрессорной группы. Добавьте позицию в корзину и оформите заказ. Все вопросы, касающиеся доставки, монтажа и эксплуатации, задайте нашим менеджерам. В случае возникновения сомнений в правильности выбора, обратитесь к компетентным специалистам компании «Бежецкие компрессоры» на электронную почту mail@b-compressor.ru или по телефонам:

8 (800) 350 02 64 – звонок бесплатный по РФ

+7 (495) 107 02 64 – для звонков из Москвы
