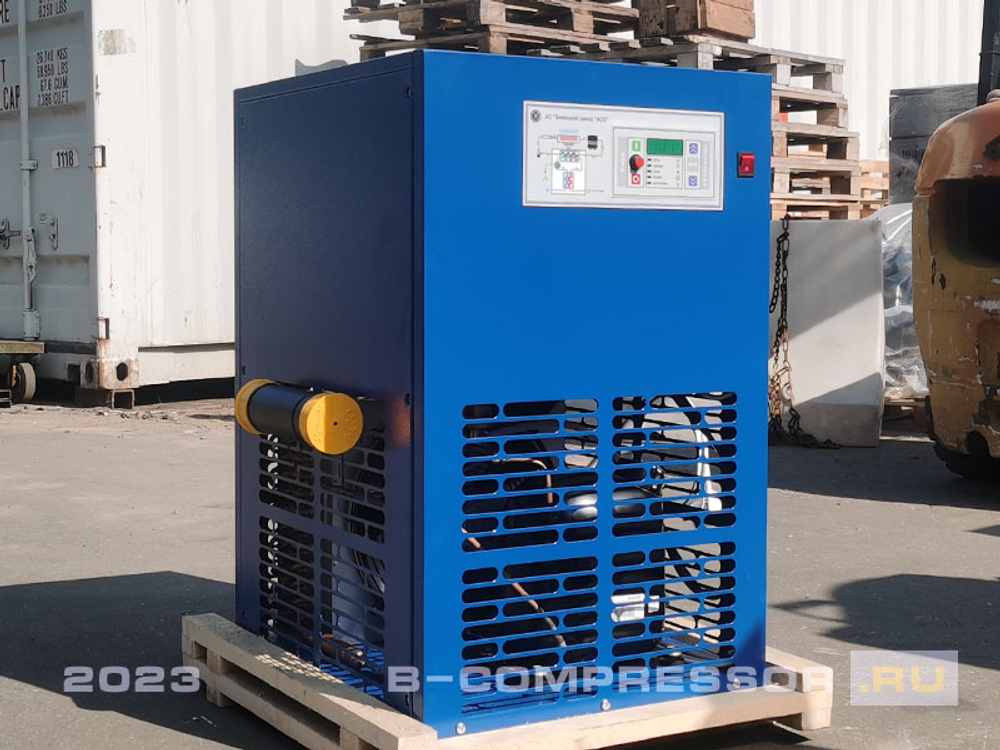

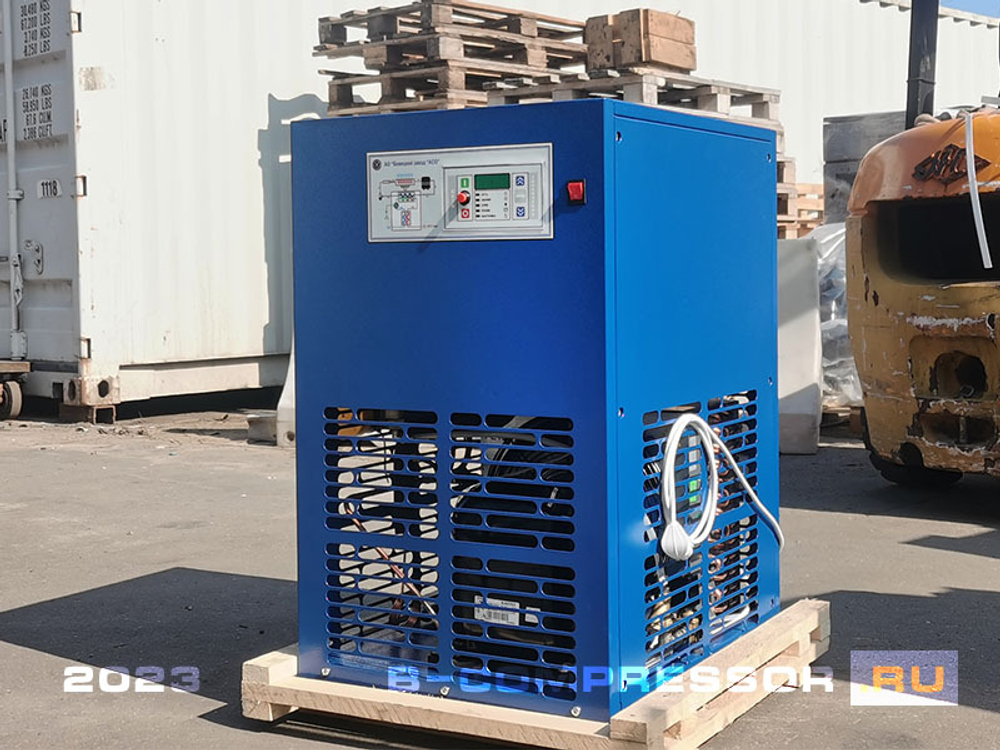

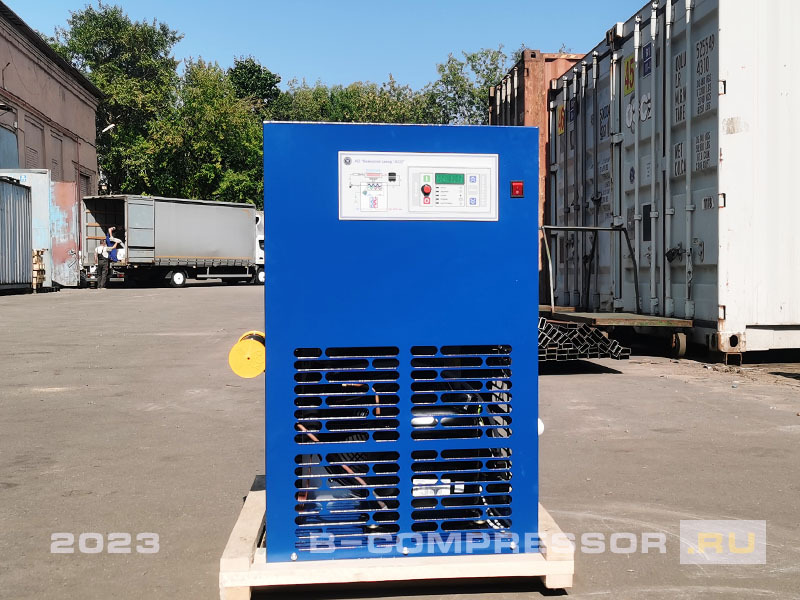

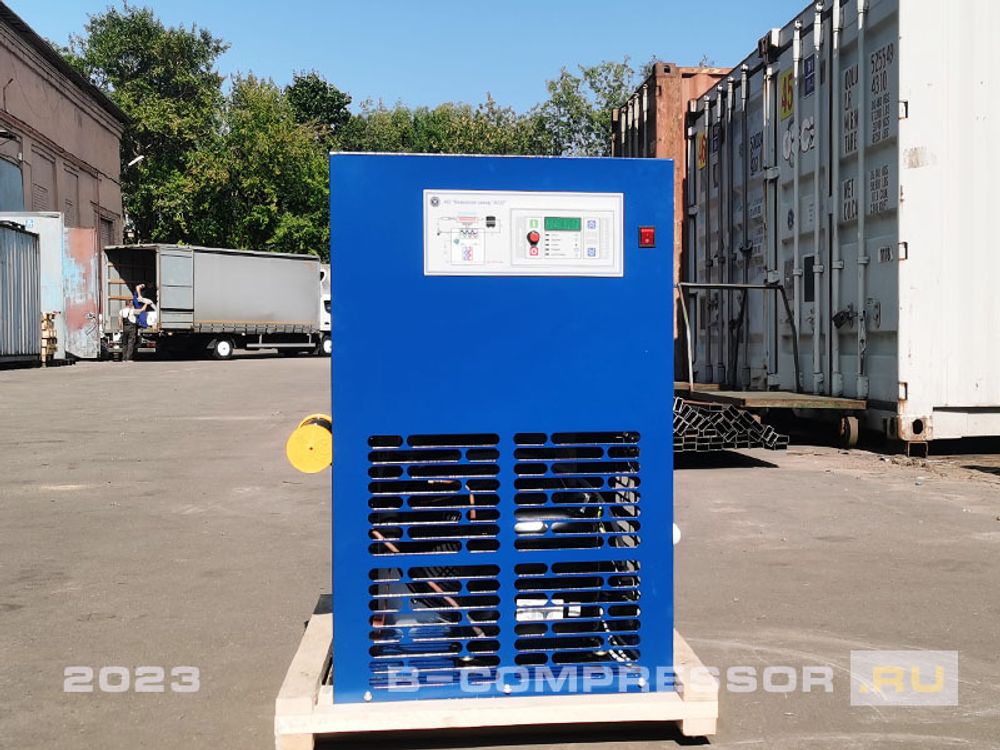

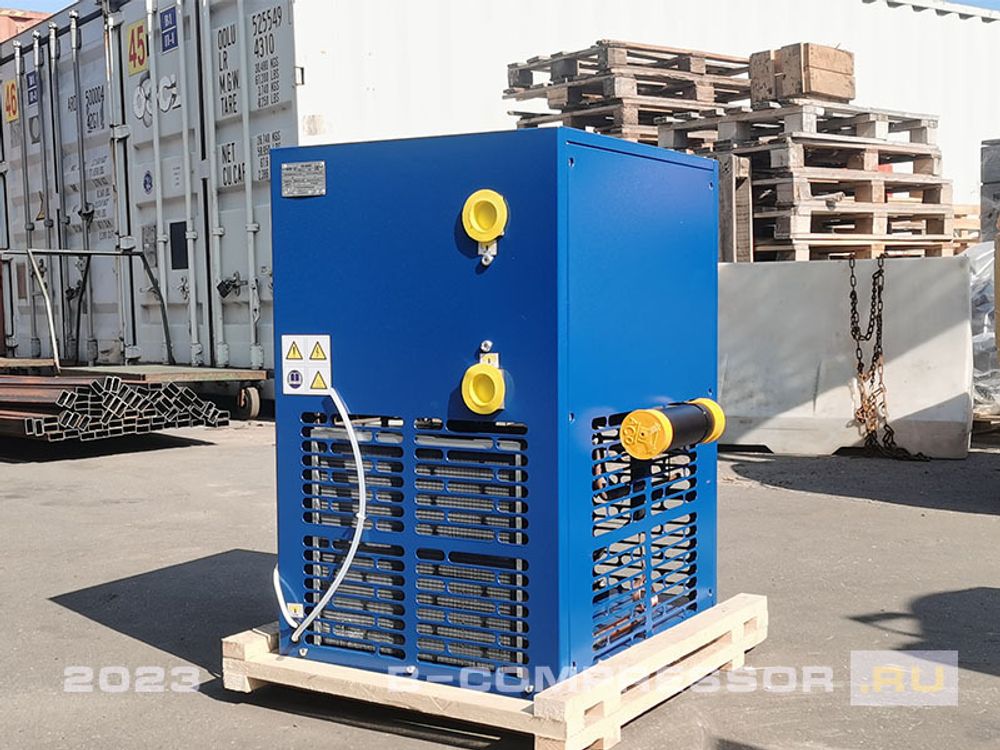

Осушитель ОВ-240М1

Замена электроинструментов на пневматические аналоги повлекла спрос на компрессоры Бежецкого завода АСО и осушители воздуха ОВ-240М1. Это серьезные агрегаты рефрижераторного типа производительностью (пропускной способностью) до 4000 литров в минуту при давлении 16 бар.

Основной проблемой бежецких компрессорных установок является отсутствие в конструкции агрегата устройства для отвода конденсирующихся водяных паров. Содержащаяся в пневмопотоке вода наносит ущерб как магистральным сетям, так и пневматическому оснащению, и инструментам. В результате подверженные коррозии трубопроводы приходится менять, а инструмент может даже не подлежать ремонту. Важность процесса снижения влажности пневмопотока доказана и остается только подобрать аппарат с требуемыми техническими характеристиками.

Однако не всегда потребителю нужен пневмопоток, соответствующий высоким стандартам качества. Поэтому наличие осушителя в устройстве компрессора не всегда оправдано. Но вы всегда можете купить осушитель и смонтировать его рядом с пневмонагнетателем прямо в цеху или мастерской. Такая возможность обусловлена климатическим исполнением и компактными габаритами аппарата.

Назначение и принцип действия

Осушитель используют в составе компрессорной группы с целью удаления из пневмопотока воды, содержащейся в виде водяных паров. Обычно такой агрегат можно увидеть на промышленных предприятиях, где пневморесурс нагнетается в централизованную сеть или напрямую питает пневмооборудование.

Благодаря свойству водяных паров конденсироваться при соприкосновении с более холодной средой, в процессе осушки пневмопоток подвергается охлаждению, проводимому в два этапа. Доведенный до температуры точки росы воздушный поток начинает «плакать» конденсирующимися каплями водяного пара. Собравшаяся жидкость выводится через специальный клапан, а воздух идет к потребителю.

Особенности конструкции

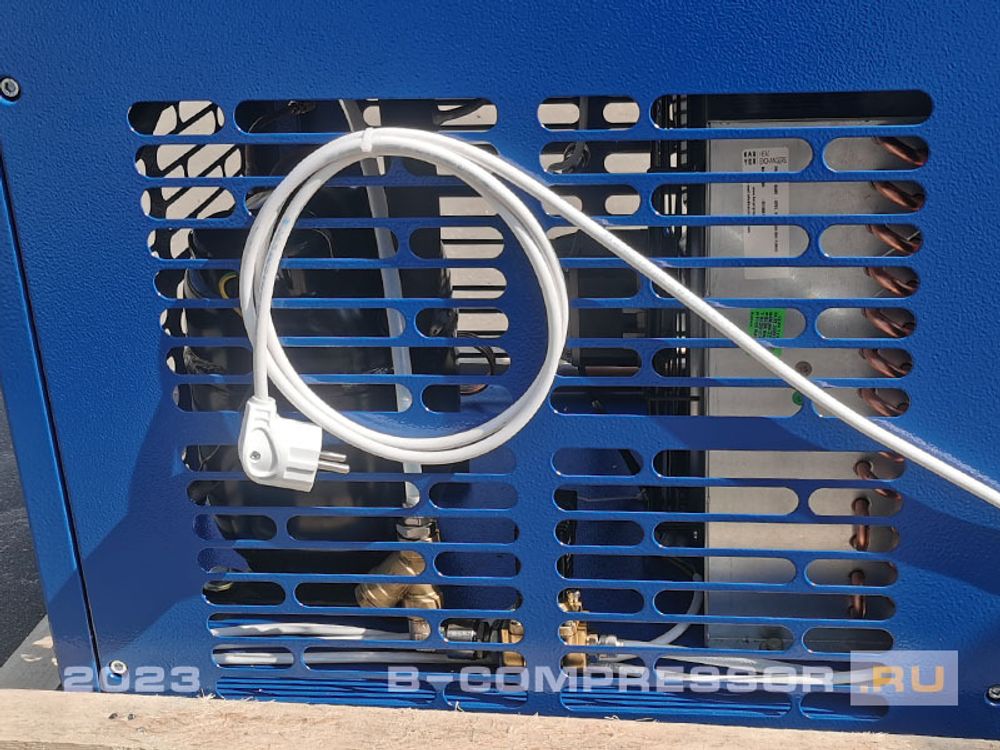

Осушитель представляет собой двухконтурный агрегат стационарного типа монтажа. В качестве привода применяется электродвигатель мощностью 0,98 кВт, подключаемый к энергосети напряжением 220 вольт.

1. Первый контур – воздушный, по которому и проходит пневморесурс. Этот контур проходит по двум теплообменным блокам – воздушно-воздушному и фреоново-воздушному.
2. Второй контур – фреоновый. По нему циркулирует фреон, конденсироваться которому не позволяет функционирование капиллярной трубки и соленоидного клапана.

Охлаждение потока проходит в два этапа. Прежде его температура снижается в воздушно-воздушном блоке, а затем полностью охлаждается до момента «точки росы» (1-5°С), когда и происходит конденсация паров.

Выпавшая во влагоотделителе влага собирается в специальной емкости, размещенной ниже уровня прохождения воздушной струи, и выводится за пределы осушителя благодаря работе клапана для слива конденсата.

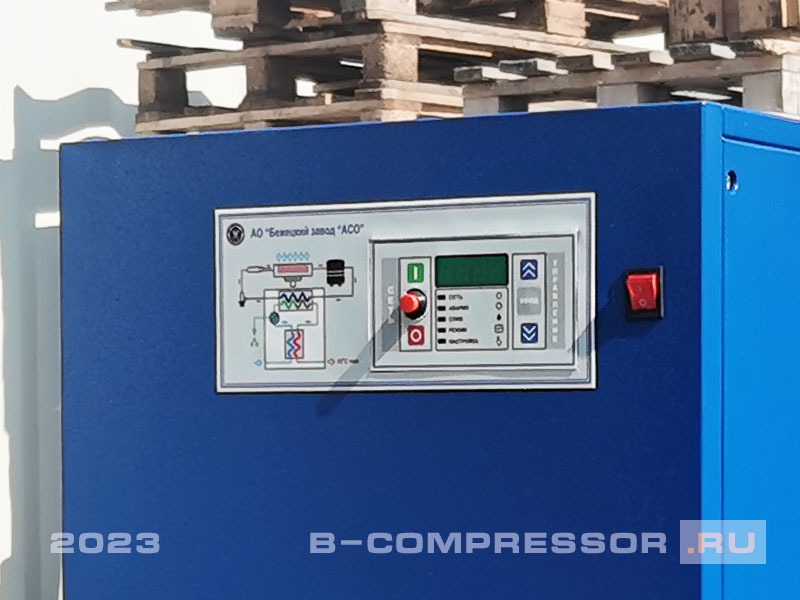

Координировать работу агрегата можно вручную или автоматически, это можно установить в программных настройках электронного блока управления. На дисплее отобразится:

• режим функционирования (автоматический, ручной, программирование параметров);
• настройки;
• параметры работы;
• информация о дате предстоящей заправки хладагентом, техобслуживания;
• сигналы об отклонениях в рабочем цикле.

Оперативно отреагировав на все предупреждения устройства, можно избежать серьезных поломок и затрат, сопряженных с их устранением.

Обслуживание и ремонт

Производитель рекомендует придерживаться эксплуатационных нормативов, приведенных в инструкции по эксплуатации агрегата. Своевременное проведение технического обслуживания, а также заправка хладагентом R134a должны осуществляться профессионально подготовленными специалистами.

Основными рекомендациями являются:

• еженедельный осмотр установки, работы клапана слива конденсата, других рабочих узлов;
• ежемесячная очистка конденсатора пневмоструей;
• ежегодная промывка конденсатора и очистка от новообразований, промывка и очистка сливного шланга и фильтра.

Следуя «диагнозу», который устройство устанавливает самостоятельно и высвечивает на табло, необходимо своевременно проводить ремонтные работы с целью устранения отклонений в режиме функционирования установки.

Вашему вниманию предлагаются осушители воздуха ОВ-240М1 по самым выгодным ценам. На собственном складе у нас постоянно поддерживается запас агрегатов, расходных материалов и запчастей для обслуживания и ремонта. Нужную позицию добавьте в корзину и оформите заказ на сайте прямо сейчас. Уточняйте у наших менеджеров вопросы, касающиеся доставки, монтажа и эксплуатации техники. В случае необходимости осуществления ремонта или технического обслуживания оборудования обратитесь к компетентным специалистам компании «Бежецкие компрессоры» на электронную почту mail@b-compressor.ru или по телефонам:
